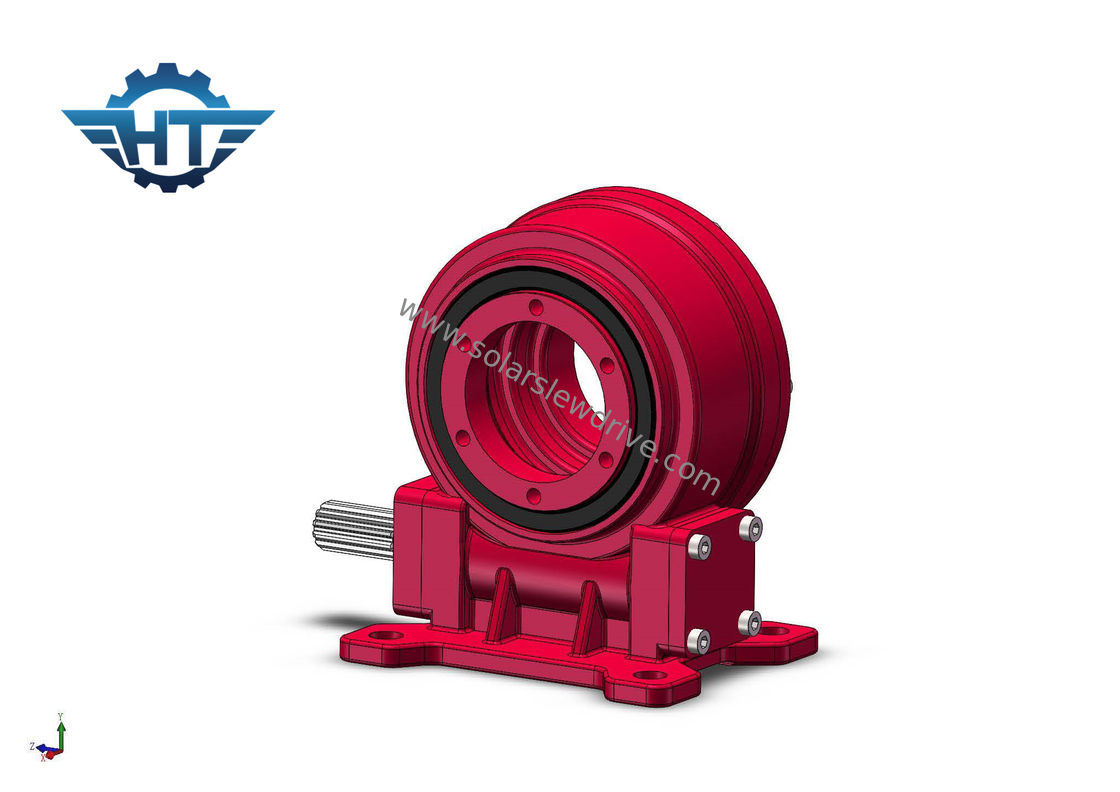

VE9 Horizontal Worm Gear Slew Drive برای سیستم ردیابی خورشیدی

VE9 Horizontal Worm Gear Slew Drive برای سیستم ردیابی خورشیدی

  • VE9 Horizontal Worm Gear Slew Drive برای سیستم ردیابی خورشیدی
  • VE9 Horizontal Worm Gear Slew Drive برای سیستم ردیابی خورشیدی
VE9 Horizontal Worm Gear Slew Drive برای سیستم ردیابی خورشیدی
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: VE9
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 100~1600/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 500 قطعه در هر ماه
مخاطب
توضیحات محصول جزئیات
نام تجاری: Hangtuo مواد چرخ دنده کرم: 50Mn ، 42CrMo
نوع محصول: محور واحد گواهی نامه: ISO9001 ، CE
موتور: 220 ولت نگهداری: هر 5 سال
رنگ: همان طور که درخواست شد خود قفل: آره
برجسته:

چرخ دنده سفارشی Slew Drive

,

چرخ دنده کرم افقی Slew Drive

,

vE9 رانندگی افقی کشته

2

VE9 Custom Worm Gear Slew Drive ، 30 سال عمر مفید برای سیستم ردیابی خورشیدی افقی



توضیحات استاندارد چرخ دنده کرم



VE9 یک نوع استاندارد درایو چرخشی است که به طور گسترده در سیستم ردیابی خورشیدی تک محور افقی استفاده می شود.



برای سیستم ردیابی خورشیدی ، با توجه به ویژگی های ساختاری ، ردیاب های خورشیدی به موارد زیر تقسیم می شوند:



1. ردیاب tiltd

ردیاب های شیب دار ساده ترین هستند و می توانند حول محور شرق - غرب بچرخند.پنل خورشیدی به سمت افق بالا یا پایین می رود (معمولاً دو بار در سال) ، به طوری که زاویه زمین نسبت به فصلی از نظر آماری مطلوب است.این ردیابها افزایش تولید را کمتر از 10 offer ارائه می دهند تا به ندرت یک سروومکانیسم را توجیه کنند.



VE9 Horizontal Worm Gear Slew Drive برای سیستم ردیابی خورشیدی 0



2. ردیاب تک افقی

هدف ردیاب های تخت تنها این است که در سفر روزانه خود ، بدون توجه به فصل استفاده ، خورشید را در سراسر آسمان دنبال کنند.در این حالت ، محور چرخش شمال به جنوب است ، در حالی که ارتفاع خورشید در بالای افق نادیده گرفته می شود.این ردیاب ها به ویژه برای کشورهای کم عرض جغرافیایی مناسب هستند ، جایی که مسیر خورشید به طور متوسط ​​در طول سال وسیع تر است.چرخش مورد نیاز برای این سازه ها گسترده تر از شیب است ، گاهی اوقات تا 60 ±.



این پیروان اجازه می دهد تا تولید انرژی را تقریباً 15 در مقایسه با یک سیستم فتوولتائیک ثابت افزایش دهند.



3. ردیاب های دو محوره

ردیاب های خورشیدی با دو درجه آزادی

پیچیده ترین ردیاب های خورشیدی دارای دو درجه آزادی هستند ، با این هدف که صفحات فتوولتائیک متعامد را با اشعه خورشید در زمان واقعی هماهنگ کنند.ارزان ترین ، اما نه تنها راه انجام این کار ، نصب یک ردیاب بر روی دیگری است.با استفاده از این ردیاب های خورشیدی تولید برق افزایش می یابد که به 35 تا 40 درصد می رسد.



پارامترهای فنی مدل VE



مدل نسبت گشتاور خروجی (نیوتن متر) گشتاور کج (نیوتن متر) گشتاور نگهدارنده (نیوتن متر) بار محوری (kN) بار شعاعی (kN) بهره وری خود قفل شده است وزن (کیلوگرم)
3 " 31: 1 600 1500 1800 22 15 40٪ آره 12
5 " 37: 1 800 5000 9200 16 27 40٪ آره 18
7 " 57: 1 1750 7000 13200 34 58 40٪ آره 32
8 اینچ 51: 1 2250 11200 20400 50 80 40٪ آره 28
9 " 61: 1 2250 16000 30800 60 130 40٪ آره 52
12 " 78: 1 4300 25000 40560 77 190 40٪ آره 65
14 " 85: 1 5600 48000 44200 110 230 40٪ آره 88
17 " 102: 1 6750 67000 53040 142 390 40٪ آره 135
21 " 125: 1 16000 89000 65000 337 640 40٪ آره 192
25 " 150: 1 21450 112000 89000 476 950 40٪ آره 251



مزایای Slewing Drive Solar Tracker



خورشید یک هدف دائما در حال حرکت است.ردیاب خورشیدی تک محوره هر روز از شرق به غرب حرکت می کند تا بیشترین نور خورشید را دریافت کند ، در حالی که ردیاب های خورشیدی دو محوره از صبح تا غروب نه تنها از شرق به غرب بلکه از شمال به جنوب نیز حرکت می کنند تا حداکثر تولید انرژی را در سراسر جهان انجام دهند. روز
