ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE3 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | L/C ، T/T ، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | 31: 1 ~ 150: 1 | تایپ کنید: | اسلایو برقی |
|---|---|---|---|
| محل منبع: | چانگژو ، چین | ساختار: | کرم و چرخ دنده |
| طول عمر: | 30 سال | رنگ: | RAL9006 |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته: | درایو کرم ساعت شنی درایو را کشت,درایو کرم برگشتی را صفر کرد,درایو کوبشی خورشیدی را صفر پس داد |
||

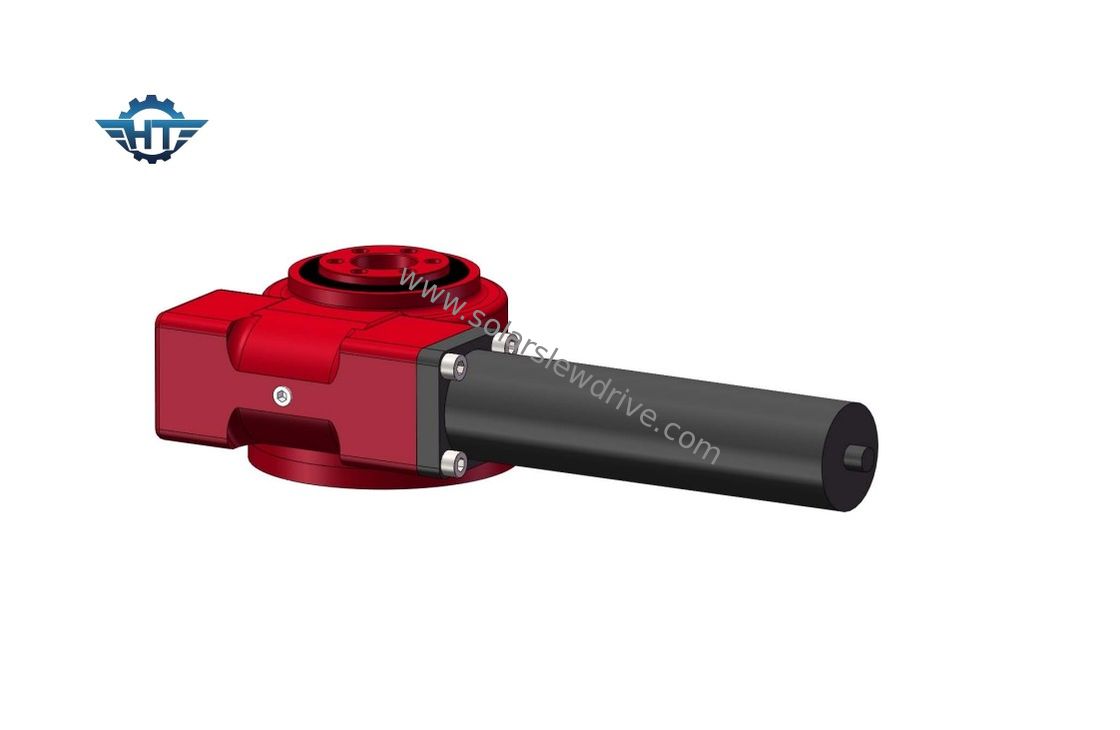

SE3 Zero Backlash Worm Gear ، ساعت شنی Worm Slew Drive برای سیستم ردیابی خورشیدی
Worm Gear Setsشرح
درایو چرخشی SE تنها یک جزء مهم در سیستم ردیابی خورشیدی تک محوره و سیستم ردیابی خورشیدی دو محوره است.علاوه بر این ، با عکس العمل کامل و بالا ، می تواند در سیستم CSP و CPV ، انرژی باد ، آنتن هایی که نیاز به واکنش بیشتر دارند نیز اعمال شود.
ردیاب های خورشیدی تک محور چیست؟
یک ردیاب تک محوره ماژول های PV را در امتداد یک محور چرخش جهت می دهد و از شرق به صورت افقی حرکت می کند به سمت غرب با حرکت خورشیدجابجایی این ماژول های PV مستلزم ارائه گشتاور نگهدارنده و گشتاور چرخشی است-چیزی که فقط یک درایو چرخشی بسیار تخصصی می تواند ارائه دهد.ردیاب های درایو چرخشی که با کرم ساعت شنی استفاده شده اند می توانند تعداد بیشتری از دندان ها را در خط پیچ حلقه دنده درگیر کرده و حداکثر قدرت ، دوام و عملکرد را ارائه دهند.این تضمین می کند که ردیاب دارای طولانی ترین عمر ممکن میدانی با کمترین زمان خرابی یا هزینه تعمیر و نگهداری است.
چیستردیاب های دو محوره
ردیاب های دو محوره به پهلو و بالا و پایین می چرخند و ردیابی دقیق تری از حرکت خورشید را امکان پذیر می سازد. این درایوهای چرخشی خروجی انرژی بالاتری را نسبت به سیستم های تک محوری ایجاد می کنند.با توجه به اینکه آنها از دو درجه آزادی استفاده می کنند ، استفاده از درایوهای چرخشی قوی و قدرتمند برای عملکرد قابل اطمینان و مستمر در این زمینه بسیار مهمتر است.
پارامترهای سری SE
| مدل | نسبت | گشتاور خروجی (نیوتن متر) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
مزایای
1. چرخش 360 درجه
2. موتور رانندگی متصل به سمت چپ یا راست
3. در حین نصب ، نیازی به تنظیم فاصله چرخ دنده نیست.این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضای
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا ، مناسب برای نصب افقی
