مدل: | 9 اینچ | نوع موتور: | موتور الکتریکی سیاره ای |
---|---|---|---|
گشتاور خروجی نامی: | 600 نیوتن متر | توضیحات: | محور تک محور |
دقیق: | ≤0.15° | ساختار: | کرم و ابزار |
منبع برق: | 24VDC | رنگ استاندارد: | همان طور که درخواست شد |
برجسته: | گیربکس درایو VE9,موتور سیاره ای با دیسک گیربکس حرکت می کنه,جعبه چرخ دنده های شق شده VE9,Planetary Motor slew drive gearbox,slew gear box VE9 |

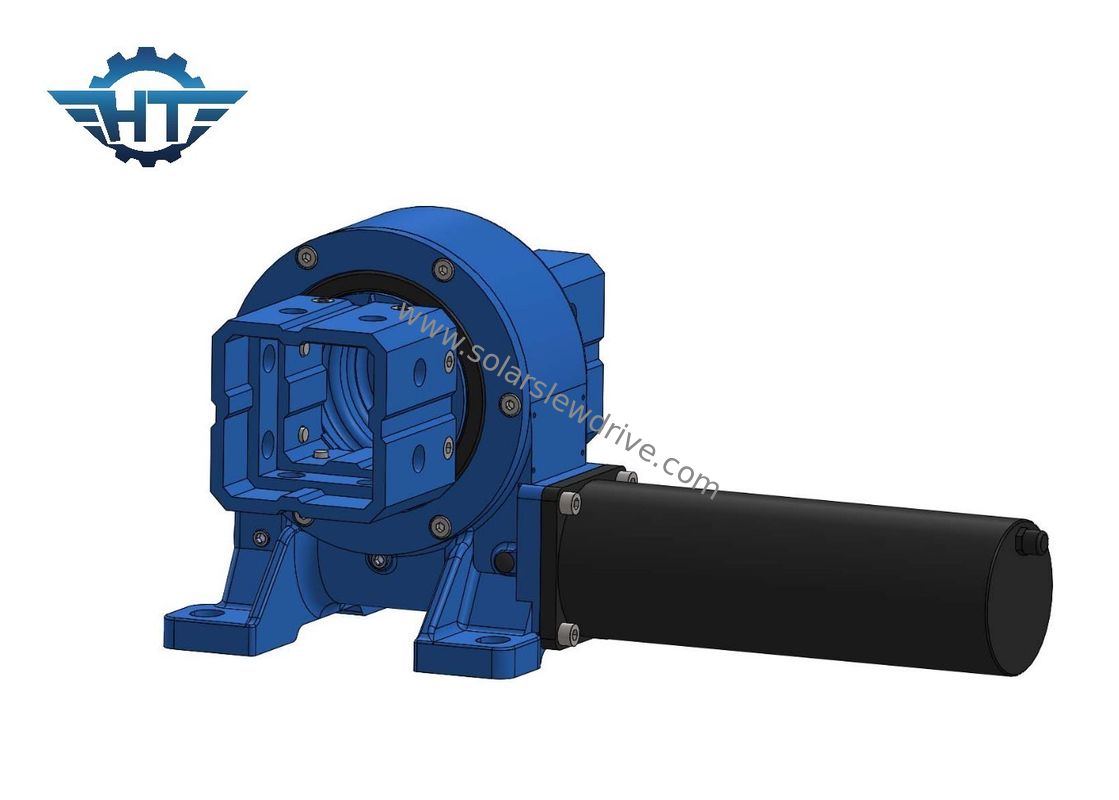

VE9 Gearbox برای سیستم ردیابی خورشیدی تک محور افقی یا شیب دار
گیربکس VE9توضیحات
راه حل پیشرفته راننده چرخ چرخ کرم Hangtuo برای ردیابی خورشیدی که با طراحی فشرده، ظرفیت حمل بالا و قابلیت کنترل دقیق حرکت، مشخص می شود،امکان تنظیم کارآمد و دقیق پنل های خورشیدی برای جذب حداکثر نور خورشید برای تولید انرژی.
جدول زیر پارامترهای فنی محرک چرخش VE9 را نشان می دهد.
مدل: | VE9 | محل اصلی | چانگژو، چین |
برند | هانگتو | نوع | بسته شده |
مواد | 42CrMo،50Mn | چرخش خروجی | 4300 N.m |
چرخش لحظه شیب | 16 K N.m | تورک نگهدارنده | 27 K N.m |
رتبه محوری استاتیک | 60 KN | درجه بندی رادیال استاتیک | 130 KN |
درجه بندی محوری پویا | 30 KN | درجه بندی رادیال پویا | 65 KN |
نسبت دنده | 37:1 | کارایی | ۴۰ درصد |
جدول فنی درایو چرخش مدل VE
مدل | نسبت | تورک خروجی نامی (N.m) | تورک خم (N.m) | تورک نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | کارایی | دقت (°) | خود قفل | وزن (کیلوگرم) |
3 سانتی متر | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ۴۰ درصد | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ۴۰ درصد | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ۴۰ درصد | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ۴۰ درصد | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ۴۰ درصد | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ۴۰ درصد | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ۴۰ درصد | ≤0.1 | آره | 88 |
17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ۴۰ درصد | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ۴۰ درصد | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ۴۰ درصد | ≤0.1 | آره | 251 |
بسته بندی و حمل
هر گیربکس درایو چرخش به طور ایمن پیچیده و با پوشش فوم یا پوشش حباب پوشانده شده است تا از آسیب ناشی از ضربه ها، لرزش ها یا دستکاری خشن در طول حمل و نقل جلوگیری شود.ما مدارک لازم از جمله فاکتورها، فهرست بسته بندی و غیره را آماده می کنیم تا تسهیل پاکسازی گمرک و ردیابی را آسان کنیم.
بسته به مقصد و اضطراری، حمل و نقل می تواند از طریق روش های مختلف مانند حمل و نقل زمینی، حمل و نقل هوایی یا حمل و نقل دریایی تنظیم شود.انتخاب روش حمل و نقل همچنین عوامل مانند هزینه را در نظر می گیردزمان حمل و نقل و حساسيت محموله
