ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5" |
| مقدار حداقل تعداد سفارش: | ۱ درصد |
|---|---|
| قیمت: | 145~226 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| نوع دنده: | دنده خود قفل افقی | استفاده: | سیستم ردیابی خورشیدی کج شده |
|---|---|---|---|
| منبع برق: | 24 ولت یا 48 ولت DC | دمای کار: | -30℃~+80℃ |
| چرخاندن: | چرخش ±65° | تزریق گریس: | داخلی 5 سال |
| رمزگذار: | اختیاری | نوع دندان: | دندان حلزونی |
| برجسته: | جعبه گیربکس تک محور,سیستم نصب PV باکس گیربکس درایو,موتور الکتريکي باکس دنده,PV Mounting System slew drive gearbox,Electrical Motor slew drive gearbox |
||

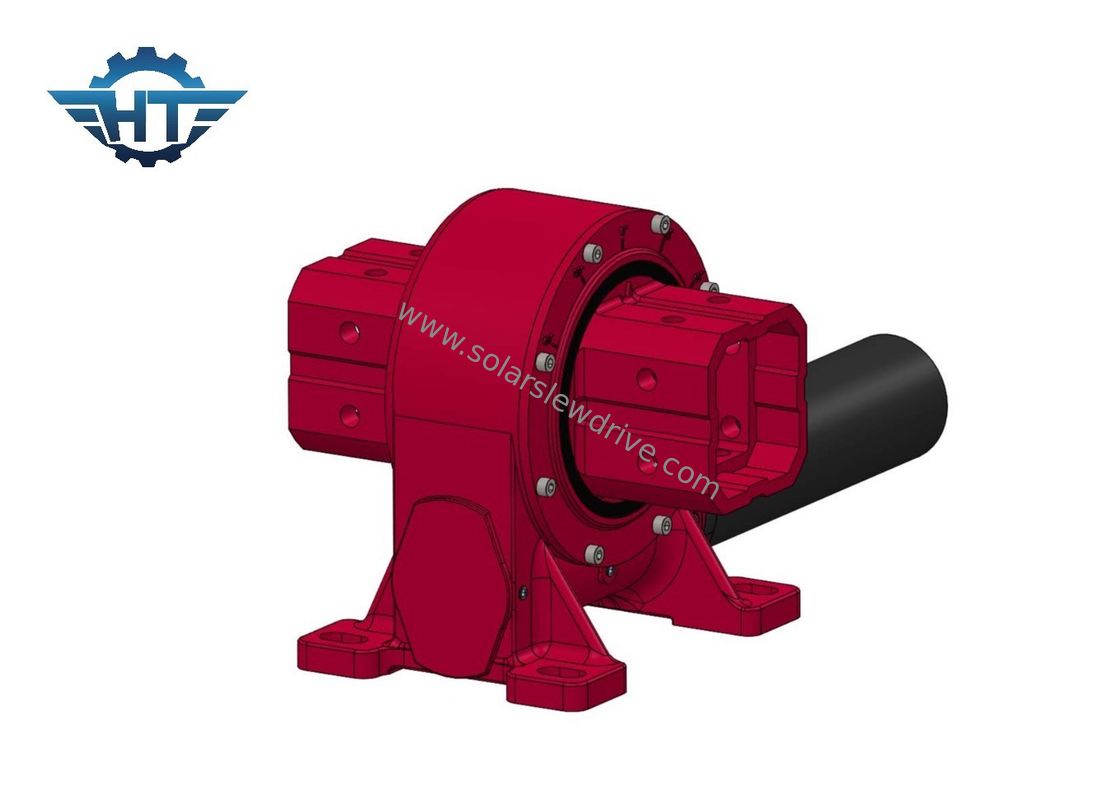

جعبه گیربکس تک محوری با موتور الکتریکی برای سیستم ردیابی نصب PV
جعبه گیربکس سوئی توضیحات
یک گیربکس درایو چرخش برای یک سیستم ردیابی خورشیدی یک جزء حیاتی است که به پانل های خورشیدی امکان می دهد مسیر خورشید را در طول روز دنبال کنند.در اینجا یک توصیف دقیق از ویژگی ها و قابلیت های آن است. این طراحی شده است برای ارائه خروجی گشتاور بالا برای چرخش پانل های خورشیدی به آرامی. این اطمینان حاصل می کند که پانل ها می توانند به طور موثر حرکت خورشید را ردیابی کنند، به حداکثر رساندن جذب انرژی در طول روز.
ما همچنین جعبه های گیربکس درایو برای سیستم های ردیابی خورشیدی داریم که از حرکت دو محور پشتیبانی می کنند.اجازه می دهد تا پانل های خورشیدی هر دو حرکت روزانه شرق-غرب خورشید را ردیابی کنند (پی گیری از azimuth) و حرکت فصلی شمال-جنوب (پی گیری ارتفاع)این به حداکثر رساندن جذب انرژی با بهینه سازی زاویه برخورد بین اشعه های خورشیدی و پانل های خورشیدی منجر می شود.
پارامترهای عملکردی درایو اسلو عمودی
| مدل | نسبت | چرخش خروجی نامی | چرخش خم | بار محوری | بار شعاعی | تورک نگهدارنده | کارایی | دقت | خود قفل | وزن |
| N.m | N.m | kN | kN | N.m | درجه | آره | کیلوگرم | |||
| 3 سانتی متر | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ۴۰ درصد | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ۴۰ درصد | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ۴۰ درصد | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ۴۰ درصد | ≤0.1 | آره | ۳۵ کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ۴۰ درصد | ≤0.1 | آره | ۵۱ کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ۴۰ درصد | ≤0.1 | آره | ۶۱ کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ۴۰ درصد | ≤0.1 | آره | ۷۸ کیلوگرم |
| 17 اینچ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ۴۰ درصد | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ۴۰ درصد | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ۴۰ درصد | ≤0.1 | آره | ۲۴۴ کیلوگرم |
جعبه های گیربکس در حال حرکت در اندازه های مختلف، نسبت های گیربکس و پیکربندی های نصب برای پذیرش اندازه های مختلف پنل خورشیدی و نیازهای سیستم در دسترس هستند.گزینه های سفارشی سازی ممکن است شامل انواع مختلف موتور باشد، رمزگذاری و ویژگی های حفاظت متناسب با برنامه های کاربردی خاص.و سازگاری با سیستم های کنترل آن را به یک جزء ضروری در سیستم های تولید انرژی خورشیدی تبدیل می کند..
