| Brand Name: | HangTuo |
| Model Number: | ZSE1 " |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |

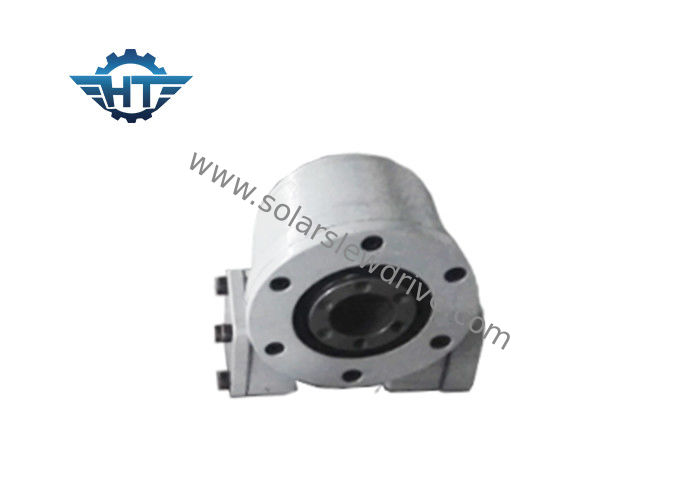

SE1 Worm Gear Slew Drive با موتور الکتریکی 24vdc برای سیستم ردیابی خورشیدی PV
توضیحات محصول
1. نوع دندان: دندان حلزونی
2. بار تحمل: بار سبک
3. نوع درایو: درایو موتور
4- قطر مرکز چرخشی: 40 میلی متر
5. ماژول: 5
6. تعداد شفتهای کرم: 1
7. نسبت دنده: 28: 1
8. راندمان: 40٪
9. چرخ دنده های خود قفل شده: بله
10. وزن: 6 کیلوگرم
ترسیم فروش
درایوهای آستین به طور گسترده ای در سیستم ردیابی تک محور افقی ، سیستم ردیابی شیب دار تک محور و سیستم ردیابی خورشیدی دو محور PV ، سیستم برج خورشیدی heliostat ، ایستگاه متمرکز از طریق پارابولیک ، ردیاب ظرف خورشیدی و سیستم حرارتی ترازوی خطی و همچنین جرثقیل دریایی ، جرثقیل آسانسور ، چوبی چوبی ، تجهیزات معدنکاری ، تجهیزات برش ، سکوی کار هوایی ، جرثقیل کامیون ، دکل حفاری ، میز نوبت ، خط اتوماسیون و غیره.
مزایای
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخشی 360 درجه
3. پوشاندن کرم درایو در داخل
4- تماس چند دندان برای اطمینان از بار زیاد
5. عملکرد قفل کردن خود
پارامترهای سری SE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | بله | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | بله | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | بله | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | بله | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | بله | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | بله | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | بله | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | بله | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | بله | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | بله | 204 |
نکته: برای ابعاد و پارامترهای دقیق تر ، لطفاً به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
