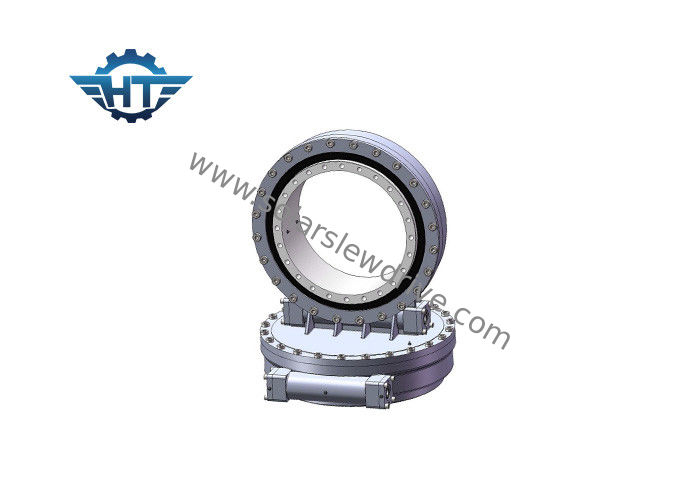

SDE 21 Gear Ratio 125/1 Worm Gear Slew Drive محوطه مسکن پیموده شده برای ساعت CPV

SDE 21 Gear Ratio 125/1 Worm Gear Slew Drive محوطه مسکن پیموده شده برای ساعت CPV

  • SDE 21 Gear Ratio 125/1 Worm Gear Slew Drive محوطه مسکن پیموده شده برای ساعت CPV
  • SDE 21 Gear Ratio 125/1 Worm Gear Slew Drive محوطه مسکن پیموده شده برای ساعت CPV
SDE 21 Gear Ratio 125/1 Worm Gear Slew Drive محوطه مسکن پیموده شده برای ساعت CPV
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SDE 21 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo ، QT نسبت دنده: 125: 1
دارای گشتاور خروجی: 16 کیلومتر نیوتن متر نگه داشتن گشتاور: 89 کیلومتر نیوتن متر
گشتاور کج: 65 کیلومتر نیوتن متر رنگ استاندارد: RAL 9006
عکس العمل: کمتر از 0.1 درجه نوع چرخان: دو محور
برجسته:

رانندگی حلقه زاویه

,

رانندگی کوچک

SDE 21 دنده ای نسبت 125/1 چرخ دنده ای کرم توخالی مسکن محکم برای CPV

مزیت محصول
SDE3 ، SDE7 ، SDE21 گواهینامه ISO9001 / CE دنده کرم درایو گیرنده ردیاب خورشید
1) گشتاور خروجی بالاتر و بار نگهدارنده
2) دقت ردیابی بالا
3) مقاومت در برابر خوردگی شدید و آب بندی موثر

کاربرد
محورهای دو محور SDE3 ، SDE7 ، SDE21 که محور خود را برای انرژی خورشیدی می کشند


شرح
درایوهای آستین برای انتقال همزمان نیروهای محوری و شعاعی و همچنین انتقال لحظه های کج شدن استفاده می شوند.درایوهای Slew از حلقه آستین دار توپ یا غلتکی ، درایوهای هیدرولیک یا برقی و یک محفظه کاملاً محصور تشکیل شده است.درایوهای سری SE SE با چرخ دنده های کرم طراحی شده اند.

برگه اطلاعات درایو آستین دو محور

مدلنسبتگشتاور خروجی دارای امتیاز (Nm)گشتاور شیب دار (نانومتر)نگه داشتن گشتاور (نانومتر)بار محوری (kN)بار شعاعی (kN)بهره وریدقت (°)قفل کردن خودوزن (کیلوگرم)
3 "31: 160015005800101540٪.10.1آره25
5 "37: 180060009200162740٪.10.1آره34
7 "57: 12000750013200345840٪.10.1آره56
9 "61: 1430016000272006013040٪.10.1آره92
12 "78: 1580025000405607719040٪.10.1آره160
14 "85: 16750480004420011023040٪.10.1آره224
17 "102: 19460670005304014239040٪.10.1آره320
21 "125: 116000890006500033764040٪.10.1آره492
25 "150: 1214501120008900047695040٪.10.1آره7


نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.

خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.


زمینه های کاربردی


میدان بادی انرژیماشین آلات متالورژی
صنعت سبکتجهیزات سنگین
ماشين بندر / درياييمحصولات نظامی.
معدن ماشین آلات ساختمانیتجهیزات فولادی
تصفیه خانه فاضلابماشین آلات کشاورزی


سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی محور دوگانه
