ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo ، QT | مدل: | محور دوگانه 7 اینچ |
|---|---|---|---|
| نگه داشتن گشتاور: | 13.5 کیلومتر نیوتن متر | گشتاور کج: | 13.2 کیلومتر نیوتن متر |
| بهره وری: | 40٪ | بار محوری: | 34 کیلو نیوتن |
| بار شعاعی: | 58 کیلو نیوتن | رنگ: | بر اساس کد RAL |
| برجسته: | رانندگی حلقه زاویه,موتور درایو کرم |
||

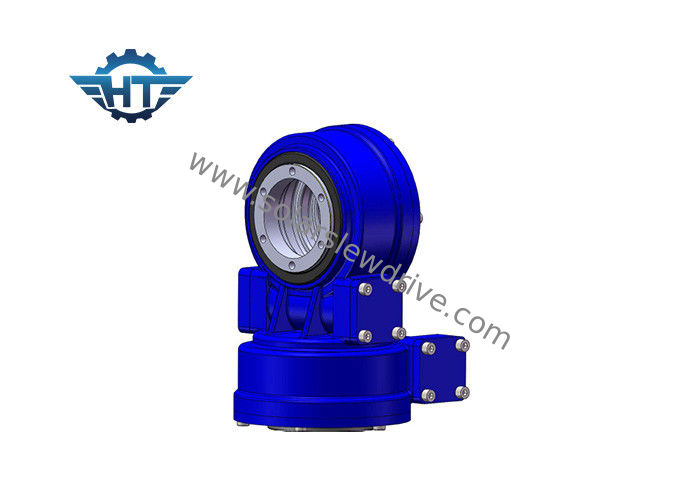

Worm And Worm Wheel SDE7 دارای دو محور آستین محور با 24 موتور دنده سیاره VDC
درایو آستین برای ردیاب خورشیدی محور دوگانه
ردیاب های خورشیدی را می توان با در نظر گرفتن ویژگی های مکانیکی به ردیاب های تک محوره و ردیاب های دو محوره تقسیم کرد.از آنجا که سیستم های دو محور قادر به ردیابی بهینه از خورشید هستند ، به استثنای سیستم سبک از طریق فرورفتگی ، در همه نوع فن آوری های متمرکز خورشیدی محبوب تر هستند.
ما موتورهای هیدرولیک و موتورهای برقی را برای درایوهای کشیده شده با توجه به شرایط کار متفاوت خود داریم.
موتور دنده برقی
| داده های موتور | داده های سیاره ای | ||
| ولتاژ محاسبه شده | 24VDC | نسبت | 398: 1 |
| دارای امتیاز فعلی | 1.3A | گشتاور خروجی | 43 نیوتن متر |
| دارای امتیاز | 800 دور در دقیقه | سرعت خروجی | 2 Rpm |
| سطح محافظت شده | IP55 / 65/66 | سر و صدا | <60db |
موتور دنده هیدرولیک
واژه نامه پارامترهای کلیدی
گشتاور لحظه ای: گشتاور بار است که با فاصله بین موقعیت بار و مرکز تحمل باربر ضرب می شود.اگر قرق ایجاد شده توسط بار و مسافت بیشتر از گشتاور لحظه کج دارای امتیاز باشد ، درایو آستین واژگون خواهد شد.
بار شعاعی: عمودی بر روی محور بلبرینگ آستین دار قرار دهید
بار محوری: به موازات محور بلبرینگ آستین دار بارگیری کنید
گشتاور نگهدارنده:این گشتاور معکوس است. وقتی درایو به صورت معکوس در حال چرخش است و قطعات آسیب نمی بینند ، حداکثر گشتاور حاصل از گشتاور نگهدارنده نام دارد.
قفل کردن خود: تنها در صورت بارگیری ، درایو آستین قادر به چرخش معکوس نیست و به این ترتیب خود قفل می نامد.
پارامترهای عملکرد مدل SDE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
