دوچرخه سواری درایو
Created with Pixso. SDE3 دقت بالا دنده ی دنده ی گیربکس برای هلیو استات و سیستم دوچرخه یابی سیستم خورشیدی

SDE3 دقت بالا دنده ی دنده ی گیربکس برای هلیو استات و سیستم دوچرخه یابی سیستم خورشیدی

Brand Name: HangTuo
Model Number: SDE3 "
MOQ: 1 قطعه
قیمت: USD 280~504 / pc
Delivery Time: 15 ~ 45 روز
Payment Terms: اعتبارات اسنادی T/T, وسترن یونیون
Detail Information
محل منبع:
چين
گواهی:
CE, ISO9001
مواد:
50Mn ، 42CrMo
مدل:
SDE 3
نسبت دنده:
31: 1
محل منبع:
چین
نام تجاری:
Hangtuo
رنگ:
کد RAL
گزینه های موتور:
موتور الکتریکی و هیدرولیک
ضمانتنامه:
36 ماه
جزئیات بسته بندی:
جعبه تخته سه لا
قابلیت ارائه:
2000 عدد در ماه
برجسته کردن:

رانندگی حلقه زاویه

,

رانندگی کوچک

Product Description

SDE3 گیربکس درایو با دقت بالا برای سیستم ردیابی خورشیدی Heliostat و Dual Axis



جزئیات سریع


· محل مبدا: چین (سرزمین اصلی)
· نام تجاری: Hangtuo
· شماره مدل: درایو آستین دو محور
· نوع: درایو آستین دار ، درایو دو محور محور
· نام محصول: درایو آستین دو محور heliostat
· کاربرد: ایستگاه خورشیدی برج heliostat
· موتور: DC یا AC یا موارد دیگر
· اندازه: 3-21 اینچ
· زندگی کاری: 30 سال
گارانتی: 36 ماه
· کلاس حفاظت: IP55 / IP66
· نصب شده: پذیرفته شده است
· رنگ: طبق درخواست



درایو آستین دو محور SDE3


Hangtuo Slewing Drive یک تولید کننده تحقیق و توسعه درایو اسلینگ حرفه ای است که به طور گسترده در انرژی جدید (سیستم ردیابی خورشیدی PV / CPV / CSP محور تک و دوتایی ، نیروی باد) ، ماشین آلات مهندسی (ماشین آلات ساخت پیاده رو ، امکانات بندر و منطقه معدن) کاربرد دارد. ) ، گیرنده ماهواره ای و زمینه های دیگر.


در توسعه محصولات جدید که به طور مداوم به روز می شوند ، درایوهای آستین دار ما با حلقه آستین دار و شافت کرم ساعت شنی طراحی شده اند ، از نقطه تماس سنتی تا تماس با سطح ، که از مزیت گشتاور خروجی قوی ، چرخش صاف و مقاومت در برابر سایش برای تحمل شعاع بالاتر برخوردار است. و بار محوری و گشتاور لحظه ای.


انواع مختلفی از محصولات تولیدی در شرکت ما از 3 '' 25 '' (قطر راه آهن) وجود دارد. درایو آستین دار را می توان سفارشی کرد تا نیاز ویژه برای ماشین آلات جدید انرژی و مهندسی مهندسی را برآورده کند .تولید ما توسط مشتریان خارج از کشور انتخاب می شود. و خانه با کیفیت و شهرت قابل اعتماد

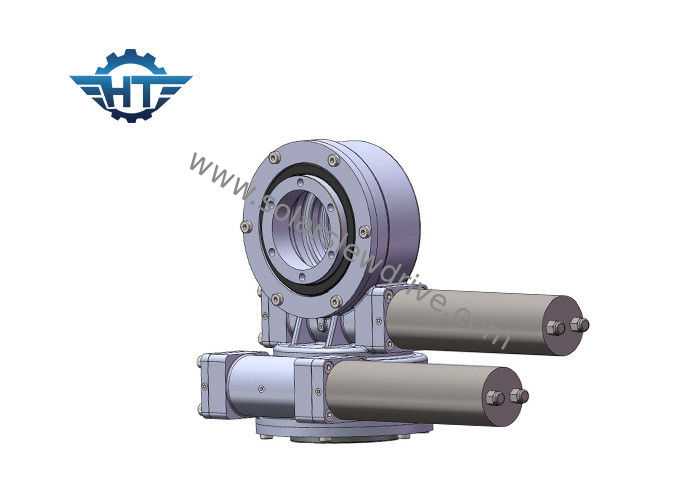

SDE3 دقت بالا دنده ی دنده ی گیربکس برای هلیو استات و سیستم دوچرخه یابی سیستم خورشیدی 0



امکانات



1. لحظه واژگون شدن قوی بر اساس حلقه آستین دار

2. تصویب درایو کرم پاکت نامه

۳- برای استفاده از تماس چند دندان ، بار بیشتری را رانندگی کنید

4. عملکرد قفل کردن استاتیک بهتر



نمودار عملکرد درایو آستین دو محور



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
3 " 31: 1 600 1500 5800 10 15 40٪ .10.1 آره 25
5 " 37: 1 800 6000 9200 16 27 40٪ .10.1 آره 34
7 " 57: 1 2000 7500 13200 34 58 40٪ .10.1 آره 56
9 " 61: 1 4300 16000 27200 60 130 40٪ .10.1 آره 92
12 " 78: 1 5800 25000 40560 77 190 40٪ .10.1 آره 160
14 " 85: 1 6750 48000 44200 110 230 40٪ .10.1 آره 224
17 " 102: 1 9460 67000 53040 142 390 40٪ .10.1 آره 320
21 " 125: 1 16000 89000 65000 337 640 40٪ .10.1 آره 492
25 " 150: 1 21450 112000 89000 476 950 40٪ .10.1 آره 705



نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.
