ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE21 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | شماره مدل: | SDE21 |
|---|---|---|---|
| نصب شده: | در دسترس | کاربرد: | برج خورشیدی و PV متمرکز |
| نسبت: | 125 | مسکن محصور: | آره |
| ضمانتنامه: | 3 سال | طول عمر: | 30 سال |
| روش چرخش: | دو جهت | ||
| برجسته: | رانندگی حلقه زاویه,رانندگی کوچک |
||
درایو حلقه آستین چرخدار سری SDE خود قفل که برای گیاهان و CPV غلیظ استفاده می شود

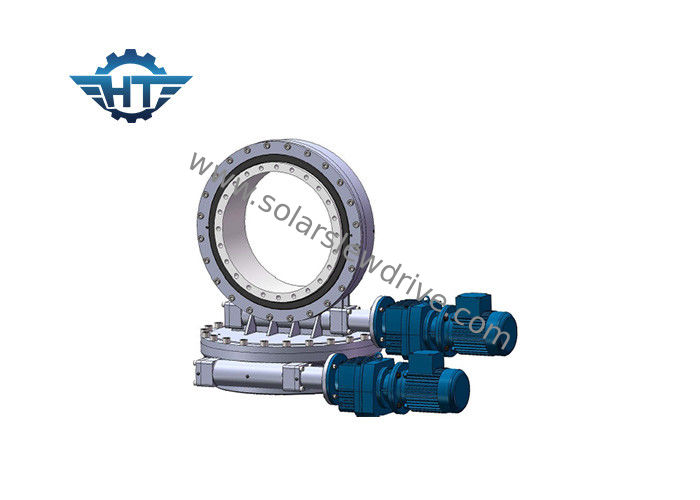

محور دوگانه با دقت بالا محرک برای ردیاب خورشیدی است
به طور کلی ، درایو آستین دار دنده ای مورد استفاده در ماشین آلات بندری ، وسایل نقلیه ویژه ساختمانی ، تریلر ، انواع جرثقیل ، سکوی کار هوایی.امروزه ، به عنوان درخواست جهانی برای انرژی خالص ، درایو آستین دار به طور گسترده ای در سیستم های ردیابی خورشیدی مورد استفاده قرار می گیرد ، توربین های بادی کوچک
Hangtuo کاملاً دارای تجهیزات با کلیه دستگاههای پیشرفته برای ساخت ، مونتاژ ، بازرسی ، فرآیندهای تست و تمیز کردن خودکار و رنگ آمیزی و خطوط پوشش برق است.
درایو آستین ترکیبی از حلقه آستین دار با شفت کرم ساعت شنی است که تماس بیشتر دندان ، افزایش گشتاور درایو و چرخش نرم را فراهم می کند.
امکانات
1. بارهای شعاعی و محوری و لحظه های کج شدن همزمان
2. صرفه جویی در فضا در امکانات
3. حداکثر ظرفیت بار در یک طرح جمع و جور
4- طول عمر گسترده
5- گشتاور خروجی بالاتر و بار نگهدارنده
6. دقت ردیابی بالا
7. مقاومت در برابر خوردگی شدید و آب بندی موثر
لیست قطعات اصلی
1 ، پایه مسکن
2 ، حلقه آستین
3 ، راسوی
4 ، مهر
5 ، صفحه عالی
6 ، درایو (موتور هیدرولیک / موتور الکترونیکی)
7، آداپتور موتور
8 ، حلقه O
9 ، سوراخ ورودی
10 ، شافت روبروی موتور
11 ، درپوش انتهایی
12 ، جلد
13 ، رمزگذار
مزایای
1. ما می توانیم اندازه های مختلف درایو آستین دار را تهیه کنیم.
2. دامنه قطر: 3 اینچ ----- 25 اینچ ، محدوده وزن: 25 کیلوگرم -------- 705 کیلوگرم
3. طراحی و ساخت با توجه به نیاز مشتری ، درایو آستین دار OEM.
4- کیفیت بالا ، قیمت رقابتی ، تحویل سریع و بهترین خدمات.
استانداردها
ISO9001: 2008، CE
پارامترهای درایو آستین دو محور
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
