محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | VE7 " | نسبت دنده: | 51: 1 |
---|---|---|---|
دارای گشتاور خروجی: | 6120 نیوتن متر | نگه داشتن گشتاور: | 39 کیلو نیوتن متر |
گشتاور کج: | 10 کیلو نیوتن متر | بهره وری: | 40٪ |
رنگ: | RAL 9006 یا در صورت درخواست | حداکثر گشتاور: | 10200 نیوتن متر |
برجسته: | ,,worm gear motor |

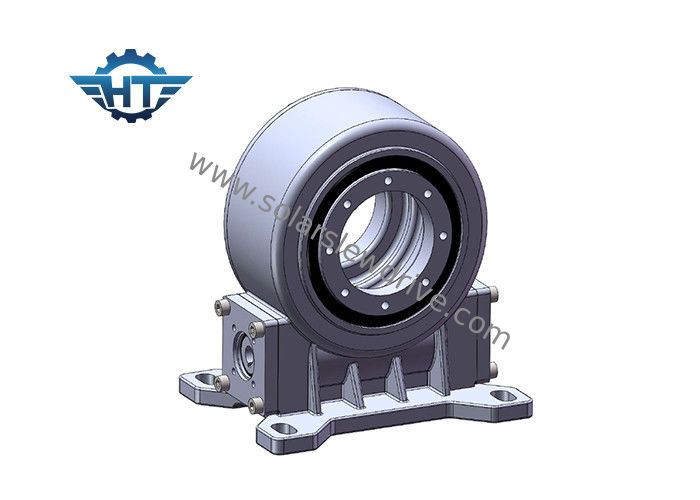

VE7 عمودی تک محور درایو کرم بلبرینگ با موتور پله ای و کنترل کننده ها برای ردیاب های خورشیدی
شرح
قابلیت اطمینان
درایوهای Slewing برای تضمین عمر میدانی 30 ساله طراحی و آزمایش شده اند.تمام مواد اولیه مطابق با استاندارد مورد نیاز ISO9001 و CE است.ما برای اطمینان از محصولات با کیفیت بالا ، قابل اطمینان و کم هزینه ، یک کنترل کیفیت صدا را اجرا می کنیم.
کارایی
هارد درایوها با فناوری کرم ساعت شنی مجهز می شوند جعبه دنده قدرت و قدرت بسیار زیاد ، حداکثر ماندگاری بار و همچنین افزایش کارایی و دقت.
برنامه های کاربردی
برنامه های درایو Slewing شامل ردیاب های خورشیدی ، توربین های بادی ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، هندلر لاستیک ، حفاری و بالابر اتومبیل و غیره
نصب و راه اندازی
درایو های کشنده ما می توانند به صورت افقی ، عمودی یا ترکیبی از چندین محور نصب شوند.
پارامترهای عملکرد VE7
مدل: | VE7 Slewing Drive |
گشتاور خروجی دارای امتیاز: | 6120 نیوتن متر |
گشتاور کج: | 10 کیلو نیوتن متر |
بار محوری استاتیک: | 110 کیلو نیوتن |
بار شعاعی استاتیک: | 60 کیلو نیوتن |
نگه داشتن گشتاور: | 39 کیلو نیوتن متر |
بهره وری: | 40٪ |
دقت، درستی: | .10.1 درجه |
خود قفل: | آره |
وزن: | 45 کیلوگرم |
جدول فنی VE Slewing Drive
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤.0.1 | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤.0.1 | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤.0.1 | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 251 |
پرسش و پاسخ
1. چگونه انتخاب کنیم؟
لطفاً اندازه قطر ، عرض ، ولتاژ ، توان و سرعت بدون بار موتورهای مورد نیاز ، متر مربع صفحه های خورشیدی / آینه ها ، ترتیب آن صفحات خورشیدی / آینه ها را مشخص کنید.
2. آیا می توانم برای آزمایش کیفیت و بازاریابی از قبل نمونه برداری کنم؟
مطمئناً ، برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
هزینه کل نمونه = هزینه نمونه + بار.
ما پس از انتخاب درایوهای کشی مناسب ، بهترین هزینه حمل و نقل را به شما ارائه می دهیم.
4. چگونه نمونه ها را حمل می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست ، ما نمونه های کشتی را توسط EMS ، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چیست؟
1 مجموعه
6. زمان تحویل شما چیست؟
برای نمونه های استاندارد: 0 تا 15 روز ؛برای سفارشات دسته ای: ظرف 25 تا 40 روز.
