ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE9 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SE9 " |
|---|---|---|---|
| نسبت دنده: | 61: 1 | دارای گشتاور خروجی: | 4300 نیوتن متر |
| نگه داشتن گشتاور: | 31000Nm | گشتاور کج: | 45000Nm |
| بهره وری: | 40٪ | رنگ: | RAL 9006 یا در صورت درخواست |
| برجسته: | ,,worm gear motor |
||

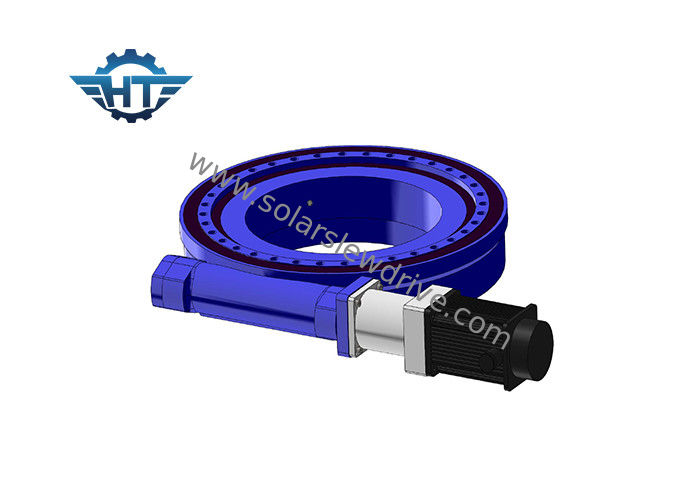

SE9 Horizontal Mounted Model Worm Gear Slew Drive با موتورهای سروو برای تجهیزات اتوماسیون
مزایای
1. لحظه واژگونی قوی
2. درایو کرم پوشاننده را تصویب کنید
3. تماس چند دندان ، ظرفیت بار بالا
4. عملکرد خود قفل
درایو کرم مقاومت بیشتری در برابر سایش درایو دنده کرم دارد ، که دارای ظرفیت بار بالا و گشتاور لحظه کج برای اطمینان از ثبات ، قابلیت اطمینان وبه خوبی اجرا شده درایو کرم همچنین برای ردیابی دقیق تر زمینه درست است.
پارامترهای عملکرد SE9
| مدل: | درایو کرم 9 اینچ افقی |
| گشتاور خروجی دارای امتیاز: | 4300 نیوتن متر |
| گشتاور کج: | 45000 نیوتن متر |
| بار محوری: | 340 کیلو نیوتن |
| بار شعاعی: | 130 کیلو نیوتن |
| نگه داشتن گشتاور: | 31000 نیوتن متر |
| بهره وری: | 40٪ |
| دقت، درستی: | .10.1 درجه |
| خود قفل: | آره |
| وزن: | 49 کیلوگرم |
داده های درایو SE Slewing
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
