ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE21 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | SE21 | نسبت دنده: | 125: 1 |
|---|---|---|---|
| رنگ: | RAL 9006 یا در صورت درخواست | کاربرد: | ردیاب خورشیدی |
| محل منبع: | چانژو ، چین | راننده: | موتور 220VAC / 380VAC / 24VDC |
| ضمانتنامه: | 5 ~ 10 سال | گواهی: | ISO9001 ، CE |
| نصب و راه اندازی: | افقی و عمودی | کرم: | پاکت نامه |
| برجسته: | ,,worm gear slewing ring |
||

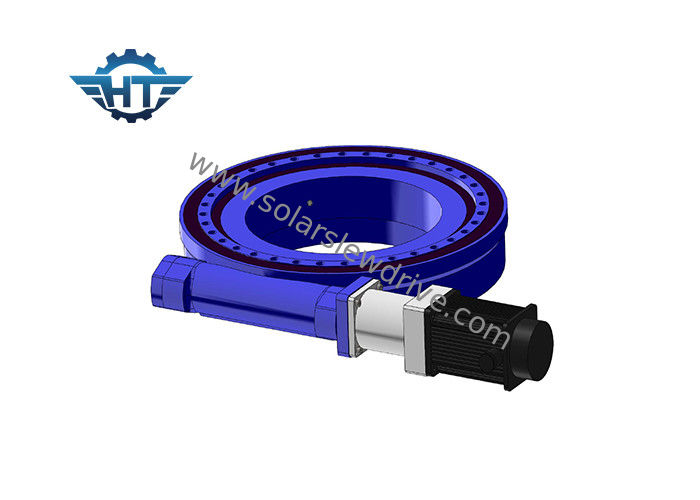

21 اینچ گشتاور بالا تک محور متحرک با موتور هیدرولیک برای جرثقیل های دریایی و حفار
معرفی مختصر
درایوهای اسلیو محصور شده در حال حاضر محبوب ترین نوع در بازار هستند که می توانند به حرکت انرژی در ماشین آلاتی مانند توربین بادی ، تجهیزات نظامی ، حفار و همچنین در انرژی پاک مانند ردیاب های خورشیدی ، نیروگاه های خورشیدی هماهنگ کمک کنند ، علاوه بر این ، می تواند همچنین در زمینه های دیگر مانند تجهیزات پزشکی ، جنگلداری ، مدیریت پسماند و موقعیت یاب های صنعتی اعمال شود.این محفظه تمام اجزای محرک مانند چرخ دنده کرم دو پوششی ، چرخ دنده سیاره ای و یاتاقان چرخان را کاملاً محصور می کند تا از حفاظت کامل در برابر عناصر برخوردار باشند.درایو محصور شده در صورت سوار شدن در داخل ، به منظور جلوگیری از آسیب دیدن کارگران در سایت ، از مزیت آن نیز برخوردار است.
درایو های اسلیو SE برای مشاغلی که هم از یک گیربکس نگهدارنده و هم به گشتاور چرخشی نیاز دارند ایده آل است.کاملاً محصور شده با حداکثر نگهداری بار و کارایی ، از فناوری کرم ساعت شنی اختراع شده Hangtuo یا درایوهای مخروطی و چرخ دنده های کرم دو پوشاننده برخوردار است.هر اندازه به طور دقیق برای عملکرد قابل اطمینان آزمایش شده است. انواع مختلف از 1 اینچ تا 25 اینچ است که 1.8 کیلو نیوتن متر تا 89 کیلو نیوتن متر گشتاور نگهدارنده ، 0.3 نیوتن متر تا 21 کیلو نیوتن متر گشتاور خروجی ، 1 کیلو نیوتن متر تا 346 کیلو نیوتن متر ظرفیت بار لحظه واژگون و نسبت های کاهش گیربکس را در بر می گیرد. از 31: 1 تا 150: 1.
اطلاعات فنی SE Slewing Drives
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
نصب و راه اندازی
نصب عمودی
توصیه می شود برای محافظت بهتر ، درایوهای کشی را با اشاره به شکل وارونه در برنامه های خورشیدی نصب کنید.
برای سایر کاربردها ، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر است.
نصب افقی
برای محافظت بهتر و افزودن حفاظت برای محور ارتفاع ، توصیه می شود که درایوهای شیلنگ را به صورت وارونه در محور آزیموت نصب کنید.
برای سایر کاربردها ، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر است.
برای SE21 ، ما توصیه می کنیم که به صورت افقی نصب شوید.
جدول عملکرد SE21
| مدل | درایو کرم اینچ افقی |
| نسبت | 125: 1 |
| درجه IP | IP66 |
| گشتاور خروجی دارای امتیاز | 16 کیلو نیوتن متر |
| گشتاور کج | 271 کیلو نیوتن متر |
| بار محوری | 1600 کیلو نیوتن |
| شعاعی بار | 640 کیلو نیوتن |
| نگه داشتن گشتاور | 65 کیلو نیوتن متر |
| بهره وری | 40٪ |
| دقت، درستی | .10.1 درجه |
| خود قفل شدن | آره |
| وزن | 140 کیلوگرم |
| دمای کار | -30 ～ + 120 |
