محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE5 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | SE5 | نسبت دنده: | 37: 1 |
---|---|---|---|
کاربرد: | انرژی خورشیدی | محل منبع: | چانژو ، چین |
راننده: | موتورها | گواهی: | ISO9001 ، CE |
نصب و راه اندازی: | افقی | نگهداری: | رایگان |
رنگ: | همان طور که درخواست شد | عکس العمل: | < 0.1 درجه |
برجسته: | ,,worm gear motor |

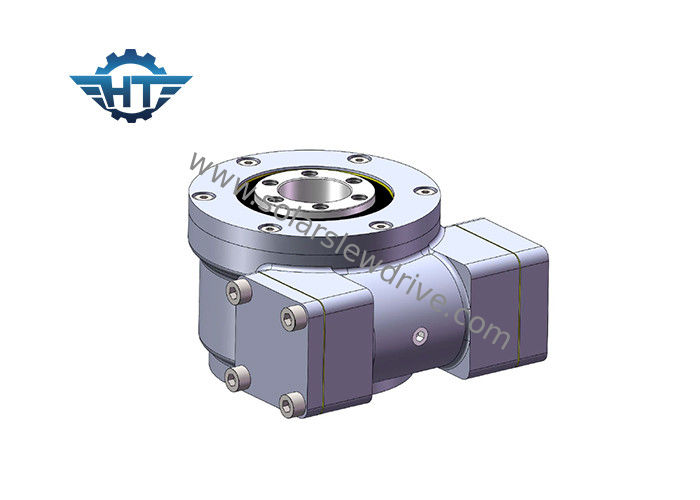

جعبه دنده درایو کرم کوچک SE5 افقی برای سیستم ردیابی خورشیدی مایل و مورب
شرح
Slewing Drive چیست؟
درایو کشی (به طور خلاصه درایو شسته) سیستمی کامل و آماده برای نصب است که از یک حلقه برش توپی یا غلتکی (بلبرینگ) ، کرم و محفظه کاملاً محصور تشکیل شده است.این را می توان با گیربکس های سیاره ای هیدرولیکی یا الکتریکی با درجه IP قابل انتخاب بر اساس برنامه های مختلف و تقاضای مشتری سفارشی کرد.
از ویژگی های محافظت در برابر خوردگی ، بار زیاد و دقت بالا برخوردار است.
چرخش دنده کرم به طور گسترده ای در قسمت های چرخشی ماشین آلات و زمینه انرژی خورشیدی مانند سیستم ردیابی خورشیدی ، شاسی دوار ماشین آلات هوایی ، جرثقیل کامیون ، مته سنگ ، ماشین حفاری ، ماشین چوب چسبنده ، ماشین قالب گیری کد استفاده می شود.
صفحه داده SE Slewing Drive
مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | نگه داشتن گشتاور | بار محوری | شعاعی بار | بهره وری | دقت، درستی | خود قفل شدن | وزن |
Nm | Nm | Nm | kN | kN | درجه | آره | کیلوگرم | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤.0.1 | آره | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 182 |
ویژگی های کلیدی
1. زاویه و دامنه چرخش نامحدود
2. ارائه کارآمدترین انتقال قدرت بالا و گشتاور ممکن
3. مسکن کاملا محصور و مهر و موم شده در برابر محیط های سخت مقاومت می کند و ایمنی را افزایش می دهد
انتخاب موتور
موارد اختیاری: موتورهای DC برس (12 ولت / 24 ولت / 48 ولت) با یا بدون سنسورهای سالن ، موتور دنده ای بدون برس ، موتور AC (220 ولت / 380 ولت) ، رمزگذار.
