محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | 3 اینچ |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~330/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | مدل: | 3 اینچ |
---|---|---|---|
نسبت دنده: | 31: 1 | بهره وری: | 40٪ |
دقیق: | ≤ 0.1 | راننده: | موتور الکتریکی |
رنگ: | درخواست شد | تایپ کنید: | عمودی تنها |
برجسته: | موتور هیدرولیکی,موتور ردیاب خورشیدی |

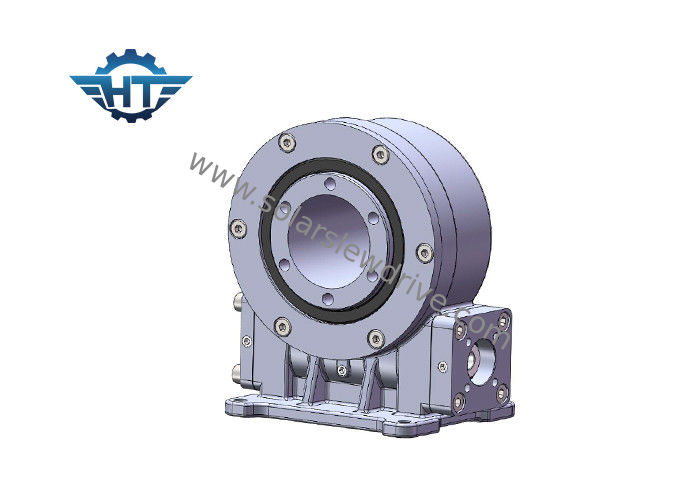

درایو ردیاب خورشیدی Hourglass Worm VE با موتور 24vdc برای ایستگاه خورشیدی متمرکز
شرح
A slewing drive is a compact design worm gear unit which is widely used on solar tracking systems. درایو آستین یک واحد دنده کرم با طراحی جمع و جور است که به طور گسترده در سیستم های ردیابی خورشیدی مورد استفاده قرار می گیرد. It features with self locking, small backlash, high back holding torque, easy installation, maintenence free etc. این ویژگی ها دارای قفل کردن خودکار ، واکنش مجدد کوچک ، گشتاور نگهدارنده بالا ، نصب آسان ، حفظ و غیره است.
مزایای
1. چرخش 360 درجه
2. اتصال موتور محرک از سمت چپ یا راست ،
3. During installation, it is not necessary to adjust the gearing clearance; 3. در حین نصب ، لازم نیست ترخیص دنده را تنظیم کنید؛ this is already set by the producer before factory این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است
4- نصب ساده و نگهداری کم
5- استفاده از فضای منطقی
6. The gear is self-locking; 6. چرخ دنده خود قفل است. therefore a brake is not necessary بنابراین یک ترمز ضروری نیست
7. روش آسان و روان شروع و توقف
8- دقت بالا
پارامترهای سری VE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 251 |
