ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | ZSDE5 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 5 اینچ | نسبت دنده: | 37: 1 |
|---|---|---|---|
| بهره وری: | 40٪ | نوع: | دو جهت سوار شده است |
| کاربرد: | csp & cpv | خدمات نصب شده: | در دسترس |
| محل مبدا: | چانژو ، چین | راننده: | موتور پله ای / موتور بدون برس |
| برجسته: | موتور هیدرولیکی,موتور ردیاب خورشیدی |
||

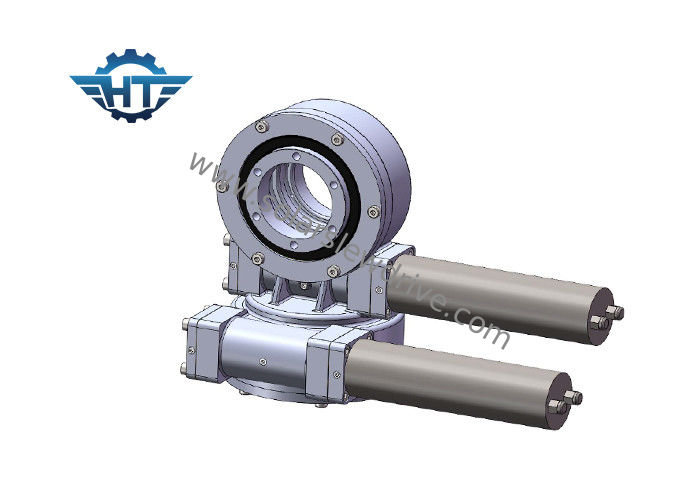

درایو خورشیدی خورشیدی ZSDE5 Worm Gear For Heliostat / Tower Station ، ردیاب های خورشیدی دو محور
شرح
درایو کشی محور دوگانه (نوع ZSDE) - برای هلیواستات csp
هلیواستات وسیله ای است که شامل تیرآهن است ، معمولاً یک آینه هواپیما ، که به گونه ای می چرخد که تابش نور خورشید را به سمت هدف از پیش تعیین شده منعکس می کند و حرکات ظاهری خورشید در آسمان را جبران می کند.
درایوهای اسلیو سری Baclash دو محور صفر یک راه حل مناسب برای آینه ها است.عملکرد اصلی آن چرخاندن آینه ها به دو جهت استبه طور همزمان و در عین حال پایدار ، و به اندازه کافی قابل اعتماد برای کار در شرایط سخت بیرونی.
قابلیت اطمینان
درایو های محوری دو محوره ZSDE ما برای یک عمر 30 ساله در زمینه موقعیت دقیق 3D تضمین می شوند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد در یک درایو واحد ایجاد می کنند.ما تمام اجزای سازنده و مواد اولیه خود را با استفاده از استاندارد های تعیین شده توسط گواهینامه های ISO 9001 ، CE برای به حداکثر رساندن عمر در زمینه واجد شرایط می کنیم.
پارامترهای سری SDE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
مننصب Slew Drive
1. ساختار نصب را تمیز کنید ، به عنوان مثال از جوشکاری ، گالوانیزه کردن ، باقی مانده ها ، خاک و غیره.
2. با پیچ و مهره های درایو را بلند کنید.
3. درایو شسته باید در شرایط تخلیه نصب شود.
4- برای جلوگیری از انحراف بین نیروهای محکم پیچ و مهره ، روش زیر دنبال می شود.
5. مایع قفل نخ را به نخ ها بمالید.
6. مایع قفل نخ را روی شکاف نخ بچرخانید و قطعات اتصالات را به طور کامل درخواست کنید.
7. پیچ و مهره ها را به صورت ضربدری بارگیری کنید.الگوی کلی در نمودار چگونگی گشتاور پیچ و مهره ها را به ترتیب ضربدری مشاهده کنید.با حلقه داخلی یا بیرونی شروع کنید.گشتاور متقاطع همه پیچ و مهره ها را به 30٪ گشتاور محکم کنید.سپس گشتاور ضربدری را تا 80٪ گشتاور سفت کننده تکرار کنید.در آخر گشتاور ضربدری را به 100٪ گشتاور محکم کنید.
چگونه اندازه مناسب درایوهای کشی را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای کشی به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً برای انتخاب یک درایو کشی مناسب ، اطلاعات زیر را به ما بدهید:
1. برنامه
2. توپی خروجی مورد نیاز است.اگر تصور واضحی از این داده ها ندارید ، فقط بار را به ما بگویید ، به عنوان مثال ، وزن پانل ها و براکت های نصب شده بر روی درایو اسلیو ما.
3. ابعاد بار و بزرگترین وزش باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایو توصیه شده شما می تواند حداکثر بار را در هنگام وزش باد زیاد تحمل کند ، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما پیشنهاد دهیم.
5. اطلاعات دیگر مانند واکنش ، تقاضای درجه IP و غیره
