محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE 7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 57: 1 | تایپ کنید: | محصور شده |
---|---|---|---|
کاربرد: | ماشین آلات ساخت و ساز و انرژی خورشیدی | راننده: | موتور هیدرولیک و موتور الکتریکی |
آی کلاس: | IP66، IP65 | رنگ: | درخواست |
اثربخشی: | 40٪ | روش نصب کنید: | افقی |
برجسته: | ,,slewing gear |
شرح

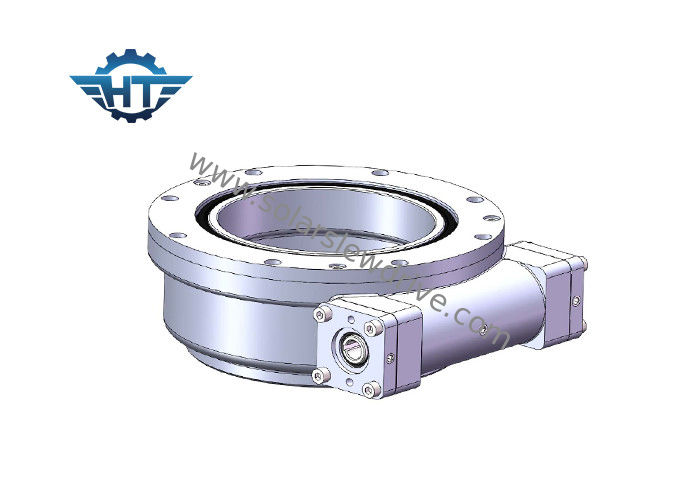

درایو چرخشی یک جعبه دنده است که می تواند با خیال راحت بارهای شعاعی و محوری را نگه دارد، همچنین گشتاور را برای چرخش منتقل می کند. چرخش می تواند در یک محور یا در چند محور با هم باشد. درایوهای Slewing توسط تولید چرخ دنده، یاتاقان، مهر و موم، مسکن، موتور و سایر اجزای کمکی ساخته شده و آنها را به یک جعبه دنده کامل تبدیل می کنند.
درایو عقب عقب Zero یک درایو مخصوص چرخش با چرخ دنده و کرم خود را با مش کامل و همچنین شکاف معقول روانکاری و حرارت عملیاتی است.
پارامترهای عملکرد سری SE
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | Nm | kN | kN | درجه | بله | کیلوگرم | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | بله | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | بله | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | بله | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | بله | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | بله | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | بله | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | بله | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | بله | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | بله | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | بله | 182 |
مزایای اصلی درایوهای چرخش SE
1. چرخش 360 درجه
2. اتصال یک موتور راننده از سمت چپ یا راست
3. در هنگام نصب، تنظیم کرنش چرخ دنده لازم نیست. این در حال حاضر توسط تولید کننده قبل از کارخانه تعیین شده است
4. روغن قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده فضای منطقی
6. چرخ دنده خود قفل است بنابراین ترمز لازم نیست
7. روش آسان و روان برای شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
