محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |

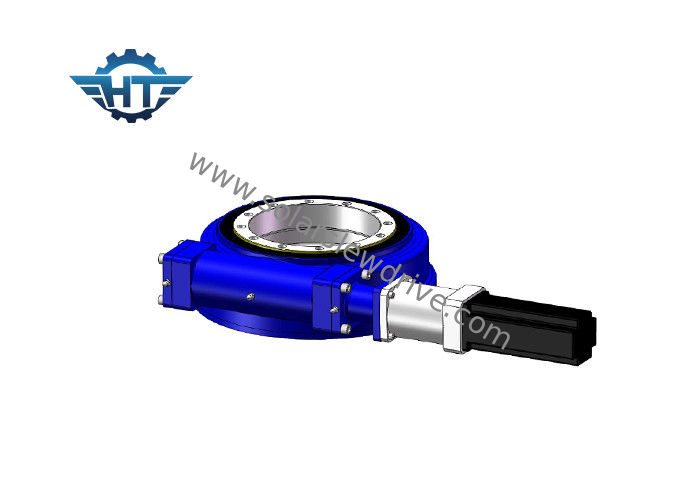

شماره مدل: | SE 9 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 61: 1 | تایپ کنید: | محصور شده |
---|---|---|---|
کاربرد: | ماشین آلات ساخت و ساز و انرژی خورشیدی | راننده: | موتور هیدرولیک و موتور الکتریکی |
آی کلاس: | IP66، IP65 | رنگ: | درخواست |
اثربخشی: | 40٪ | روش نصب کنید: | افقی |
برجسته: | ,,slewing gear |
توضیحات محصول
کرم Hourglass
در حال چرخش ما از تکنولوژی کرم شب یلدا استفاده می کنیم که در آن کرم به شکل دندان های بیشتری درگیر است. این افزایش غلظت دندان باعث افزایش قدرت، کارایی و دوام می شود.
تابع
درایوهای Slewing با تکنولوژی کرم استاندارد کار می کنند که در آن کرم در شفت افقی به عنوان راننده چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده ی الکتریکی هدایت می شود.
نسبت دنده
چرخش کرم افقی یک چرخ دنده را در محور عمود بر محور پیچ قرار می دهد. این ترکیب باعث کاهش سرعت موتور عضو شده و همچنین گشتاور آن را افزایش می دهد. افزایش سرعت آن به همان نسبت که سرعت کاهش می یابد. نسبت سرعت شفت ها بستگی به تعداد تعداد نخ ها بر روی کرم تا تعداد دندان ها در چرخ یا دنده کرم دارد.
پارامترهای عملکرد سری SE
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | Nm | kN | kN | درجه | بله | کیلوگرم | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | بله | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | بله | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | بله | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | بله | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | بله | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | بله | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | بله | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | بله | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | بله | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | بله | 182 |
برنامه های کاربردی
ردیاب های خورشیدی، توربین های بادی، وسایل ماهواره ای و رادار، جرثقیل های کامیون، آسانسورهای مردانه، تجهیزات کمکی، اتصالات هیدرولیکی، تجهیزات ابزار روغن، چرخ دستی های تایر، ماشین های حفاری و آسانسور های خودرو.
