محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |

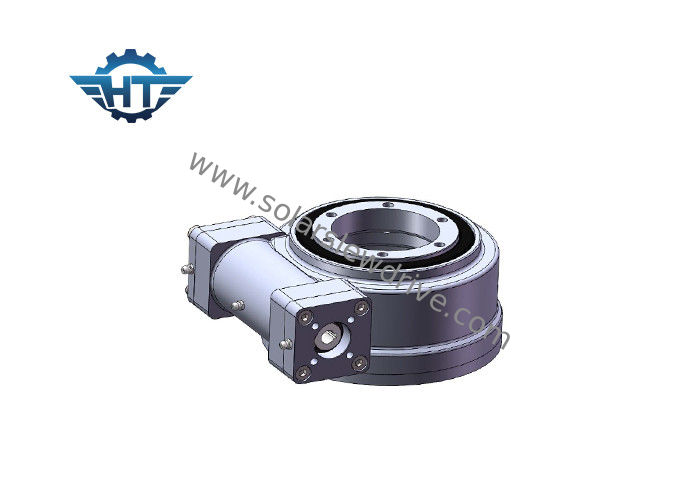

شماره مدل: | SE 5 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 37: 1 | تایپ کنید: | محصور شده |
---|---|---|---|
کاربرد: | انرژی خورشیدی | راننده: | موتور هیدرولیک |
آی کلاس: | IP66، IP65 | رنگ: | درخواست |
اثربخشی: | 40٪ | لگد زدن: | 0.1 درجه |
برجسته: | ,,slewing gear |
مزایای
1. چرخش 360 درجه
2. اتصال یک موتور راننده از سمت چپ یا راست،
3. در هنگام نصب، تنظیم کرنش چرخ دنده لازم نیست. این در حال حاضر توسط تولید کننده قبل از کارخانه تعیین شده است
4. نصب ساده و نگهداری کم
5. استفاده فضای منطقی
6. چرخ دنده خود قفل است بنابراین ترمز لازم نیست
7. روش آسان و روان برای شروع و توقف
8. دقت بالا
پارامترهای عملکرد سری SE
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | Nm | kN | kN | درجه | بله | کیلوگرم | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | بله | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | بله | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | بله | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | بله | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | بله | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | بله | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | بله | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | بله | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | بله | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | بله | 182 |
مشخصات محصول
نسبت دنده
چرخش کرم افقی یک چرخ دنده را در محور عمود بر محور پیچ قرار می دهد. این ترکیب باعث کاهش سرعت موتور عضو شده و همچنین گشتاور آن را افزایش می دهد. افزایش سرعت آن به همان نسبت که سرعت کاهش می یابد. نسبت سرعت شفت ها بستگی به تعداد تعداد نخ ها بر روی کرم تا تعداد دندان ها در چرخ یا دنده کرم دارد.
کرم Hourglass
در حال چرخش ما از تکنولوژی کرم شب یلدا استفاده می کنیم که در آن کرم به شکل دندان های بیشتری درگیر است. این افزایش غلظت دندان باعث افزایش قدرت، کارایی و دوام می شود.
تابع
درایوهای Slewing با تکنولوژی کرم استاندارد کار می کنند که در آن کرم در شفت افقی به عنوان راننده چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده ی الکتریکی هدایت می شود.
