ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| تایپ کنید: | درایو آستین دار | محل مبدا: | چانگژو ، چین (سرزمین اصلی) |
|---|---|---|---|
| موتور: | موتور DC بدون برس | ویژگی: | کاملاً محصور |
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 ~ 10 سال |
| اندازه: | 3 اینچ تا 25 اینچ | کاربرد: | سیستم انرژی خورشیدی |
| برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

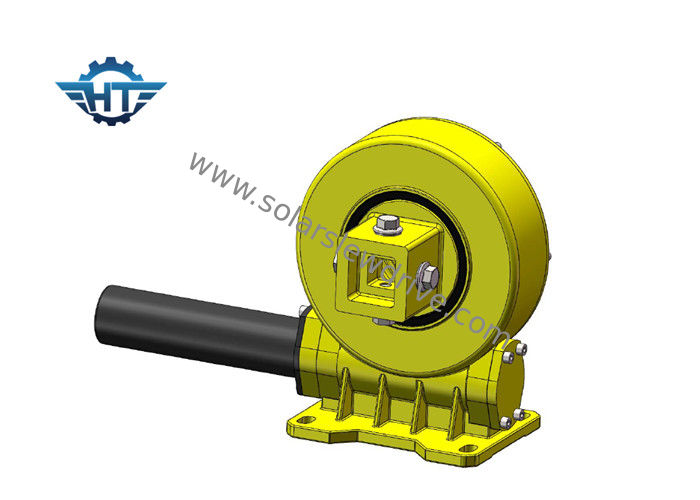

درایو خورشیدی ردیاب خورشیدی با بهره وری بالا Ve9 عمودی که در سیستم ردیابی خورشیدی تخت اعمال می شود
شرح
درایو کشی تک محوره که در سیستم ردیابی تک محور تخت استفاده می شود ، که براکت یک سیستم ردیابی شمال-جنوب ، شرق-غرب است.طبق الگوریتم نجومی ، درایو کشی رانده شده توسط موتور گشتاور زیادی را تحریک می کند تا کل سیستم را به حرکت درآورد ، بنابراین سیستم می تواند تا حد ممکن آزیموت خورشید را ردیابی کند تا خورشید را در سطح تابش ماژول فتوولتائیک بهبود بخشد ، و بنابراین تولید برق را افزایش می دهد.
نصب یک سیستم ردیابی خورشیدی برای نگه داشتن صفحات خورشیدی در هر لحظه از خورشید می تواند به طور موثر بازدهی انرژی خورشیدی را بهبود بخشد ، و هنگامی که ردیاب های تک محور در مناطق بسیار تحت تابش نصب می شوند ، افزایش تولید انرژی به این معنی است که نیروگاه ها می توانند بازگشت سرمایه بیشتری داشته باشند.
این عمدتا بر اساس اصل طراحی سیستم ردیابی است ، به دلیل تأثیر چرخش زمین ، برای یک مکان ثابت بر روی زمین ، چرخه خورشید در طول سال ، زاویه نور آن نیز دائما تغییر می کند.سیستم ردیابی خورشیدی به منظور نگه داشتن صفحات خورشیدی جهت ردیابی خورشید و افزایش میزان تابش خورشید دریافت شده توسط آرایه های فتوولتائیک نصب شده است ، در نتیجه ظرفیت کلی سیستم های تولید انرژی فتوولتائیک خورشیدی افزایش می یابد.
اطلاعات فنی Slew Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤.0.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤.0.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤.0.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 251 |
موتور داده
ولتاژ نامی V / DC: 24 ولت
دور بدون بار RPM: 1200 ± 10٪
جریان بدون بار A: <0.1 A
گشتاور امتیاز NM: 0.12
سرعت دور در دقیقه: 800 ± 10٪
جریان A را بارگیری کنید: A 1A
قدرت نامی W: ＜ 10W
پارامتر خروجی دنده:
نسبت سرعت: 399: 1
گشتاور خروجی نامی NM: 32
دور خروجی RPM: 2 ± 0.5
خروجی سالن: 2
نوع سالن: 40F / 39
ولتاژ ورودی سالن V: 5 ~ 24
سیم تعریف:
1. قرمز ضخیم: موتور +
2. ضخیم سیاه: موتور -
3. سبز زرد: GND
4. زرد نازک: سالن B
5. قرمز نازک: سالن + 24 ولت
6. نازک سیاه: سالن GND
7. سبز نازک: سالن A
الزامات فنی
1. موتور باید پس از مونتاژ انعطاف پذیر باشد.
2. بدون روشن شدن صدای غیر عادی هنگام روشن شدن برق (خط قرمز به قطب مثبت منبع تغذیه متصل است).
3. فاصله محوری: خیر (می تواند از تاج موج استفاده کند).
4. مقاومت در برابر تست ولتاژ: 800 ولت ، 5 میلی آمپر ، بدون خرابی ، بدون سوسو زدن است.
5. مقاومت در برابر عایق:> 20MΩ.
ابعاد
