محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
تایپ کنید: | درایو Slewing SE7 | مواد: | 42CrMo یا 50Mn |
---|---|---|---|
ضمانتنامه: | 3 ~ 5 سال | اندازه: | 3 اینچ تا 25 اینچ |
کاربرد: | ردیاب خورشیدی | رنگ: | مشتری مورد نیاز |
موتور: | AC یا DC یا Hydarulic | سایت نصب: | زمینه باز |
برجسته: | راننده خورشیدی راننده خورشیدی ردیاب خورشیدی,solar tracker drive |

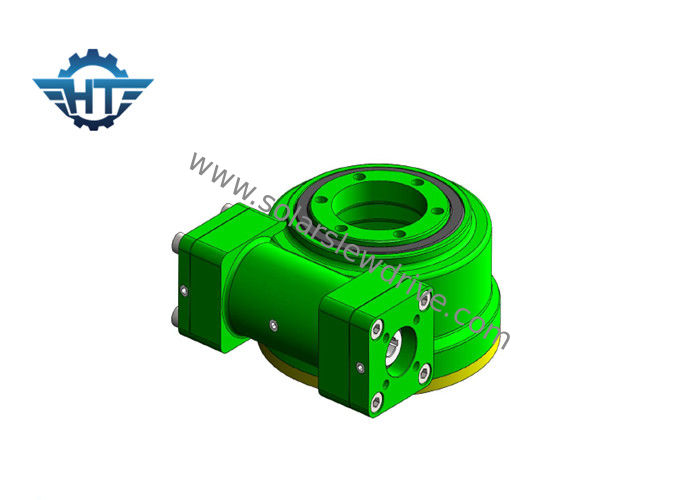

Se Compact Solar Tracker Slew Drive ویژه محفظه بسته و تماس چند دندان
شرح
درایو slew یک مکانیزم انتقال سرعت کاهشی دوار کامل است که منبع قدرت رانندگی را یکپارچه می کند.با اتصال قسمت فعال ، منبع محرک و پوسته به یک حلقه در حلقه داخلی و خارجی بلبرینگ چرخشی ، بلبرینگ چرخان را به عنوان محرک انتقال و اتصال مکانیسم می گیرد ، در حالی که حلقه دیگر به عنوان محرک انتقال و پایه اتصال قطعات کار محرک.به این ترتیب ، با استفاده از ویژگی های بلبرینگ چرخان به عنوان اتصال دهنده کاملاً دوار برای پیکربندی موثر قدرت درایو و قطعات اصلی درایو ، آن را به مجموعه ای از عملکردهای دوار ، کاهش سرعت و محرک و در عین حال با ساختار ساده ، کلی تبدیل می کند. نوع مکانیسم انتقال کندکننده ساخت و نگهداری آسان.
به دلیل یکپارچگی بالای درایو slew ، کاربر مجبور نیست هر یک از لوازم جانبی درایو slew را یک به یک خریداری و تولید کند ، و تا حدی فرآیند آماده سازی را در ابتدای تولید محصول کاهش می دهد ، در نتیجه تا حد زیادی بهبود می یابد بهره وری نیروی کاردر مقایسه با گیربکس دنده سنتی ، دنده کرم می تواند نسبت کاهش نسبتاً زیادی داشته باشد ، در برخی موارد ، اجزای کاهنده را حذف می کند ، بنابراین هزینه های خرید را برای مشتریان کاهش می دهد و همچنین میزان تولید خطا در درایو را کاهش می دهد.
موتور DC بدون برس
اطلاعات فنی درایوهای Slew SE
مدل | نسبت | گشتاور خروجی (Nm) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
موتور دنده ای
مشخصات
ولتاژ: 24VDC
جریان بدون بار: 0.6A (حداکثر)
سرعت خروجی بدون بار: 3.2 دور در دقیقه
سرعت بدون بار: 1300 دور در دقیقه
سرعت نامی: 2 دور در دقیقه
گشتاور نامی: 43 نیوتن متر
حداکثر گشتاور: 48 نیوتن متر
جریان نامی: 1.8A (حداکثر)
کلاس IP: IP55
وزن: 2000 گرم
اتصال برق:
1. قرمز ضخیم: موتور +
2. ضخیم سیاه: موتور -
3. سبز زرد: GND
4. زرد نازک: سالن B
5. قرمز نازک: سالن +5 ولت
6. نازک سیاه: سالن GND
7. سبز نازک: سالن A
پرسش و پاسخ
1. چگونه می توانم انتخاب کنم؟
لطفاً اندازه قطر چرخ ، عرض ، ولتاژ ، قدرت و سرعت بی بار موتورهای مورد نیاز را مشخص کنید.
2. آیا می توانم نمونه هایی را برای آزمایش کیفیت و بازار از قبل تهیه کنم؟
مطمئناً ، برای آزمایش کیفیت و خدمات ما ، نمونه بگیرید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل
پس از انتخاب موتورهای دنده مناسب ، بهترین هزینه حمل را به شما می دهیم
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه حجم نمونه زیاد نیست ، ما از نمونه های کشتی توسط EMS ، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟10 مجموعه پس از تایید نمونه
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: ظرف 7 روز ؛برای سفارشات دسته ای: ظرف 25 روز.
