محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE5 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
منبع تغذیه: | 24 ولت | تایپ کنید: | محور سینگ |
---|---|---|---|
محل منبع: | چانژو ، چین | گشتاور خروجی: | 533 نیوتن متر |
سرعت خروجی: | 0.065 دور در دقیقه | ویژگی: | دو لفافه |
طریقه استفاده: | ردیاب خورشیدی کوچک | محافظت از ویژگی: | IP66 |
برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,راننده خورشیدی برای ردیاب خورشیدی |

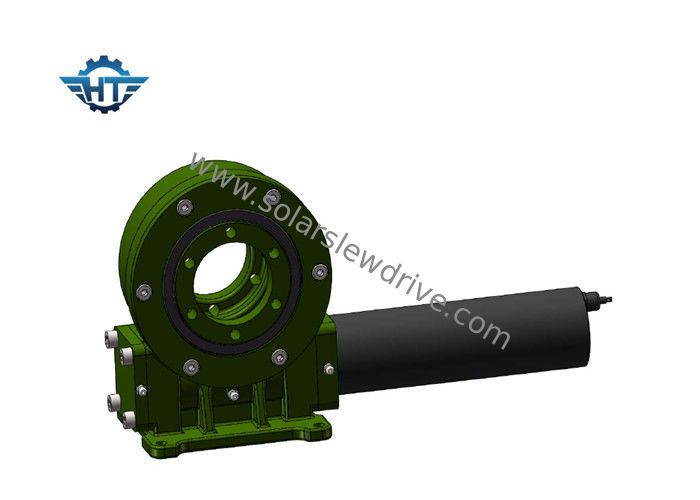

درایو کوچک متحرک عمودی ، کرم دو پاکت برای ردیاب های خورشیدی کوچک
شرح
Slewing Drive برای هر موقعیتی که نیاز به چرخش تمام دور و سرعت متغیر باشد ، قابل استفاده است.در صورت نیاز به انتقال قدرت گشتاور بیشتر ، دقت بالاتر انتقال حرکت یا ساختار فشرده بدنه به انتخاب مکانیزم بالاتری نیاز دارد ، درایو دوار بهترین راه حل است.محرک محرک دو محوره می تواند حرکت را در دو جهت مختلف ، عمودی و افقی تحقق بخشد.معمولاً برای سیستم های ردیابی خورشیدی دو محور یا برخی از تجهیزات ماشین آلات با شرایط کار مشابه اعمال می شود.
نوع عمودی چرخ دنده کرم Small Slewing Drive
دنده کرم VE به معنای نصب عمودی درایو کشویی است.عمدتا به شرایط کار بالا برای ضد گرد و غبار ، ضد باران و ضد خوردگی مناسب اعمال می شود.درجه حفاظت IP66 ، دقیق 0.1 درجه.
این مزیت صرفه جویی در فضای تجهیزات ، حداکثر ظرفیت بار ، طراحی جمع و جور و عمر مفید گسترده و کاهش هزینه های نگهداری را دارد.
داده های عملکرد
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤.0.1 | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤.0.1 | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤.0.1 | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 251 |
ابعاد
کاربرد
Slewing drive محصولی مناسب برای کاربرد است که به مقاومت گشتاور چرخشی نیاز دارد.
Slew Drive For Solar: در چرخش پنل فتوولتائیک خورشیدی طراحی شده و بازده تولید برق را بهبود می بخشد.راه حل های ردیابی خورشیدی تک محور و دو محور موجود است.
برای ژنراتورهای باد: از درایوهای اسلوینگ برای چرخاندن پایه در توربین های بادی استفاده می شود
برای کاربرد ماشین آلات ساختمانی: به طور گسترده ای بر روی جرثقیل کامیونی سوار شده ، سیستم عامل هوایی ، جرثقیل اسکله ، چوب استفاده می شود
برای بازار صنعت: اتوماسیون / خط مونتاژ ، بازوی رباتیک
For Satellite: درایو slew می تواند برای ارتباطات فضایی و سیستم های موقعیت یابی جهانی در ماهواره استفاده شود
