ردیاب خورشیدی SE3 محصور ، خروجی گشتاور بالا Slew Drive 24vdc موتور دنده سیاره ای

SE3 درایو محکم بسته با سرعت کم ، یک محور با موتور دنده سیاره 24vdc مناسب برای سیستم ردیابی خورشیدی

شرح

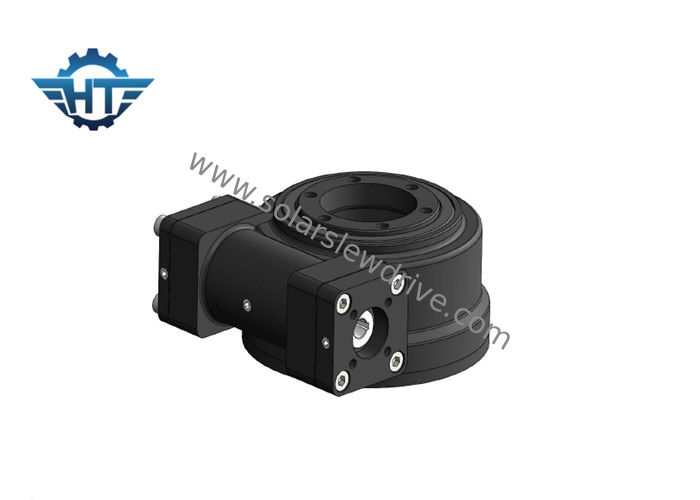

SE3 Slew Drive

درایوهای کشی به دلیل کاربردهای متعدد ، در اندازه های مختلف مدل ، دامنه عملکرد و ویژگی های نصب وجود دارند.درایوها برای برنامه هایی که هم به نگه داشتن بار و هم به گشتاور چرخشی از یک جعبه دنده نیاز دارند ، مناسب هستند.آنها همچنین می توانند با دو محور چرخش ، (همزمان محورهای چرخش) یا با درایوهای دوگانه در همان محور ساخته شوند ، (دو نخ کرم که چرخ دنده حلقه ای یک محور را حرکت می دهند).

ملاحظات

1. موتورهای مختلف (AC ، DC و هیدرولیک) را می توان با توجه به نیاز مشتری طراحی کرد.

2. شافت مخالف موتور می تواند سر شش گوش باشد یا سر شش گوش.

موتور DC

1. ساختار پشتیبانی دوگانه را برای شافت خروجی تصویب کنید تا حداکثر گشتاور گیربکس بسیار زیاد شود.

2. چرخ خورشید و چرخ سیاره توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهند و عمر را افزایش می دهند.

3. ما در مرحله ورودی از چرخ دنده مارپیچ استفاده می کنیم که باعث می شود سر و صدا کم و در سرعت بالا به راحتی کار کند. حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر باشد. گیربکس و موتور توسط یک درز محوری با پیچ محوری قرار می گیرد که دقت مطابقت را افزایش می دهد و سر و صدا را کاهش می دهد.

4. ما از نگهدارنده نورد در داخل چرخ سیاره استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم ، بنابراین عمر جعبه دنده بسیار بیشتر است.

5. ساختار پشتیبانی دوگانه ؛سنگ زنی داخلی در سوراخ داخلی چرخ دنده های سیاره ای باعث می شود تا گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد ؛ به جای لغزش با چرخش کار می کند.خراش دقیق سطح دنده HRC60 ؛ استفاده از تمام این فناوری ها عملکرد فوق العاده بی صدا و پایدار و طول عمر بالای 10000 ساعت را تضمین می کند.

ابعاد

ورق فنی SE Serise Slewing Drive
