ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE، VE، SDE |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| تایپ کنید: | درایو آستین دار | مواد: | 42CrMo یا 50Mn |
|---|---|---|---|
| ضمانتنامه: | 3 ~ 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
| کاربرد: | ردیاب صنعتی ، خورشیدی | رنگ: | مشتری مورد نیاز |
| موتور: | AC یا DC یا Hydarulic | سایت نصب: | زمینه باز |
| ویژگی: | امن است | حفاظت: | IP66 |
| برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,راننده خورشیدی برای ردیاب خورشیدی |
||

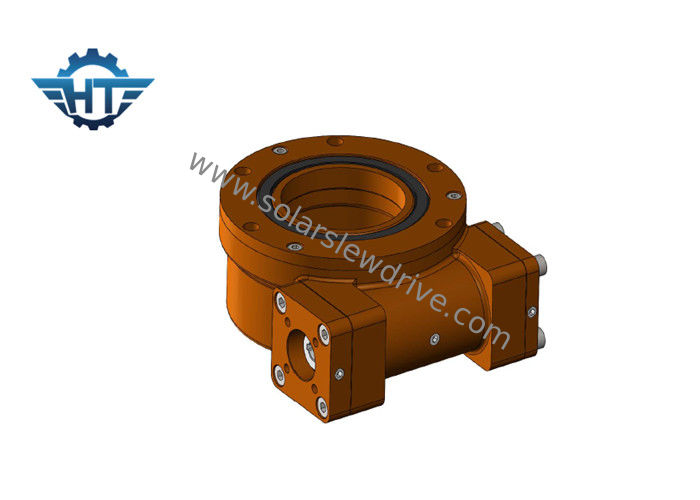

SE، VE، SDE Worm Slew Drive استفاده شده در سیستم ردیابی خورشیدی برای افزایش سودآوری
شرح
نوع سیستم ردیابی خورشیدی
1) تمایل بهینه ثابت است
در عرض های جغرافیایی کم ، افزایش تولید برق به دلیل تمایل بهینه پایین (در 8 درجه تقریباً بدون افزایش) کمترین است.در عرض های جغرافیایی بالا ، تمایل بهینه زیاد است و میزان تولید برق به طور قابل توجهی بیشتر است (به عنوان مثال ، در دمای 50 درجه حدود 25 درصد)
2) تک محور تخت
این تغییر زاویه برخورد را در طی یک روز خورشید ردیابی می کند ، و میزان افزایش آن در تولید برق در عرض های جغرافیایی پایین به طور قابل توجهی بهتر از عرض های جغرافیایی بالا است.به طور کلی اعتقاد بر این است که ردیابی تک محور مسطح برای استفاده از عرض های جغرافیایی کمتر از 30 درجه مناسب تر است.
3) تک محور مورب
بیشتر برای عرض های جغرافیایی مناسب است.
4) ردیابی دو محوره
این روش مشخصاً بالاترین میزان در افزایش تولید برق به دلیل ردیابی تغییرات زاویه برخورد خورشید در طی یک روز و طی یک سال است.
5) قابل تنظیم است
این نوع بر اساس تغییر زاویه بروز در یک سال خورشید برای تنظیم شیب براکت است ، بنابراین به افزایش تولید برق دست می یابد
اساسی ترین تفاوت بین روش های مختلف نصب ، تفاوت در تولید برق است.البته در هزینه های اولیه سرمایه گذاری و نگهداری عملیاتی تفاوت هایی وجود خواهد داشت.
گیرنده های سیاره ای برای برنامه هایی که نیاز به گشتاور زیاد در یک بسته کوچک و شافت خروجی با ترازبندی هم محور دارند ایده آل هستند
داده های تکنیکی
| پارامترهای عملکرد مدل VE | |||||||||||
| مدل | گشتاور خروجی دارای امتیاز (Nm) | گشتاور نگهدارنده (Nm) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت، درستی | IP | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤.0.10 | 66 | آره | 12 کیلوگرم |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤.0.10 | 66 | آره | 18 کیلوگرم |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤.0.10 | 66 | آره | 32 کیلوگرم |
| 8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤.0.10 | 66 | آره | 28 کیلوگرم |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤.0.10 | 66 | آره | 52 کیلوگرم |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤.0.10 | 66 | آره | 65 کیلوگرم |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤.0.10 | 66 | آره | 88 کیلوگرم |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤.0.10 | 66 | آره | 135 کیلوگرم |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤.0.10 | 66 | آره | 192 کیلوگرم |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤.0.10 | 66 | آره | 251 کیلوگرم |
| پارامترهای عملکرد مدل SDE | |||||||||||
| مدل | گشتاور خروجی دارای امتیاز (Nm) | TiltingTorque (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری | دقت (درجه) | IP | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 600 | 1500 | 5800 | 10 | 15 | 31: 1 | 40٪ | ≤.0.10 | 66 | آره | 25 کیلوگرم |
| 5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 40٪ | ≤.0.10 | 66 | آره | 34 کیلوگرم |
| 7 " | 2000 | 7500 | 13200 | 34 | 58 | 57: 1 | 40٪ | ≤.0.10 | 66 | آره | 56 کیلوگرم |
| 9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 40٪ | ≤.0.10 | 66 | آره | 92 کیلوگرم |
| 12 " | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 40٪ | ≤.0.10 | 66 | آره | 160 کیلوگرم |
| 14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 40٪ | ≤.0.10 | 66 | آره | 224 کیلوگرم |
| 17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 40٪ | ≤.0.10 | 66 | آره | 320 کیلوگرم |
| 21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 40٪ | ≤.0.10 | 66 | آره | 492 کیلوگرم |
| 25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 40٪ | ≤.0.10 | 66 | آره | 705 کیلوگرم |
| پارامترهای عملکرد مدل SE | |||||||||||
| مدل | گشتاور خروجی دارای امتیاز (Nm) | TiltingTorque (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری | دقت (درجه) | IP | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤.0.10 | 66 | آره | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤.0.10 | 66 | آره | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤.0.10 | 66 | آره | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤.0.10 | 66 | آره | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤.0.10 | 66 | آره | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤.0.10 | 66 | آره | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤.0.10 | 66 | آره | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤.0.10 | 66 | آره | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤.0.10 | 66 | آره | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤.0.10 | 66 | آره |
204 |
