| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~380 / pc |
| Delivery Time: | 15 ~ 45 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |

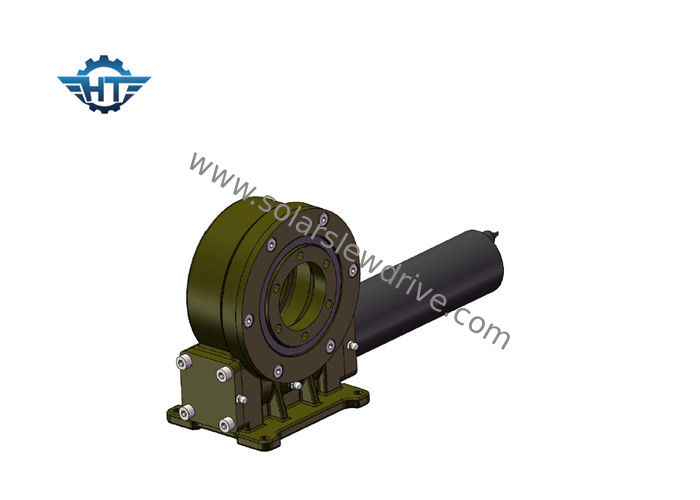

VE Vertical Solar Tracker Slew Drive Slew Ring Drive مجهز به چرخ دنده کرم ساعت شنی
شرح
درایوهای چرخان با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرند.کاربردهای معمولی slew drive شامل صنایع خورشیدی، جرثقیل های کامیون، بالابرهای انسانی و تجهیزات کاربردی، اتصالات هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، کنترل کننده های لاستیک، حفارها و بالابرهای خودرو است، اما درایوهای کشنده در بسیاری از کاربردهای دیگر که نیاز به نگهداری بار دارند استفاده می شود. و قابلیت چرخشما مدل های slew drive مختلف با ظرفیت بار لحظه ای متفاوت را ارائه می دهیم.
درایوهای slew استاندارد با یک محفظه باز و شفت کرم ساعت شنی خود قفل شونده مجهز شده اند.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.
پارامترهای عملکرد مدل VE
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (نیوتن متر) | گشتاور کج (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت (°) | IP | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | آره | 12 کیلوگرم |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | آره | 18 کیلوگرم |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | آره | 32 کیلوگرم |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | آره | 28 کیلوگرم |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | آره | 52 کیلوگرم |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | آره | 65 کیلوگرم |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | آره | 88 کیلوگرم |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | آره | 135 کیلوگرم |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | آره | 192 کیلوگرم |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | آره | 251 کیلوگرم |
