ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE، VE |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| تایپ کنید: | درایو متحرک محور | کلاس ایمنی: | IP65 |
|---|---|---|---|
| گواهی: | ISO, CE | حفاظت از ویژگی: | محصور شده |
| ماده: | 42CrMo یا 50Mn | گارانتی: | 5 ~ 10 سال |
| اندازه: | 3 اینچ تا 25 اینچ | کاربرد: | صنعتی، ردیاب خورشیدی |
| برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,راننده خورشیدی برای ردیاب خورشیدی |
||

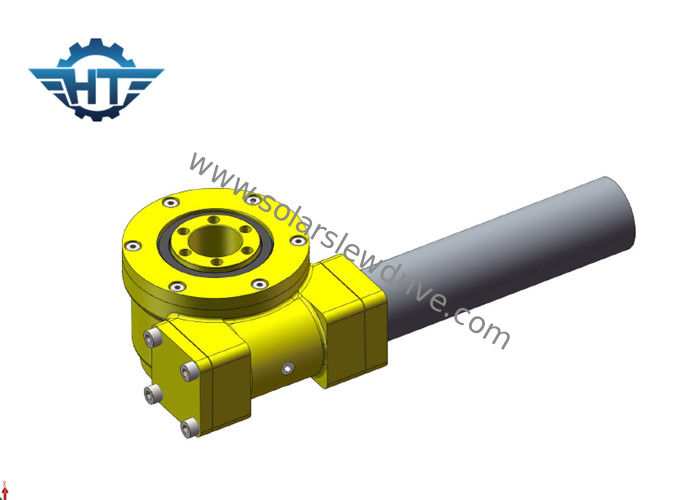

ردیاب ضد خاردار ردیاب خورشیدی رانده شده با موتور دنده سیاره ای DC در ردیاب خورشیدی تخت
شرح
طراحی مکانیکی ردیاب باید حداکثر جابهجایی خورشید را در طول انقلاب تابستانی (حداکثر زاویه افستی بین محورها) در نظر بگیرد. ردیاب محور تک محور یا محور قطبی (محور تک محور)، حرکت حداکثر زاویه ای معمولا بیش از 120 درجه نیست.
طراحی ساختار مکانیکی درایو برقی باید محکم و ایمن باشد، با توجه به گسترش حرارتی فلز و نصب صحیحی از درایو متحرک.
در صورت مصرف مناسب مكانيكي، از دست دادن فشار باد و كاهش ارزش مواد، سيستم رديابي مي تواند مدت زمان استفاده 25 سال را تضمين كند. در عین حال، به منظور حفاظت از عمر طولانی مدت، تمام قسمت های درایو زخم باید آبکاری یا سایر روش های ضد زنگ سطح باشند.
داده های فنی
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | محدوده خروجی گشتاور (متر) | نگه داشتن تورم (متر) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | اثربخشی | دقت (درجه) | IP | دمای کار (℃) | خود قفل | وزن (کیلوگرم) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 12 |
| 7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 204 |
دستورالعمل نصب و راه اندازی
درایوهای سری سری SE عموما به صورت افقی نصب می شوند. و ما همچنین توصیه می کنیم به صورت افقی با توجه به عملکرد درایوهای عقب نصب کنید.
