ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE5 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo ، QT | مدل: | دو محور 7 اینچ |
|---|---|---|---|
| نسبت دنده: | 57: 1 | گشتاور خروجی: | 0.8 کیلومتر نیوتن متر |
| نگه داشتن گشتاور: | 6 کیلومتر نیوتن متر | گشتاور کج: | 9.2 کیلومتر نیوتن متر |
| بهره وری: | 40٪ | Temp Work: | -30 ℃ ～ + 120 |
| برجسته: | رانندگی حلقه زاویه,موتور درایو کرم |
||

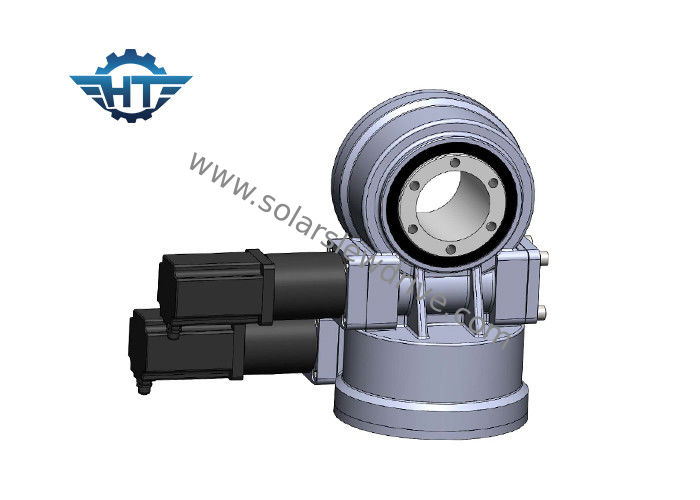

محفظه محکم 5 اینچی کرم درایو اسلایو برای سیستم ردیابی خورشیدی دو محوره و ماهواره
شرح
سیلو درایو محصولی به روز شده از بلبرینگ های سلولی است که معمولاً از کرم ها ، بلبرینگ های نوع توربو ، محفظه و منبع تغذیه تشکیل شده است.مسکن هایی که از فولاد ریخته گری با کیفیت بالا استفاده می کنند دارای استحکام بسیار بالایی هستند ، چرخ دنده های کرم از 42CrMo و نیترید یون درخشان استفاده می کنند ، مقاومت در برابر سایش آن بالاتر است ، سختی قوی تر و عمر طولانی تر در مقایسه با گاز 50 میلی آمپر نیترید کننده گاز داخلی و سایر پاکت های داخلی است کرم.
اطلاعات فنی تولید
مدل: SDE7
محل مبدا: چانگژو ، چین
مارک: HT
نوع: محصور
ماده: 42CrMo ، 50Mn
گشتاور خروجی: 800 نیوتن متر
گشتاور لحظه شیب: 6000 نیوتن متر
گشتاور نگهدارنده: 9200 نیوتن متر
امتیاز محوری استاتیک: 133 KN
رتبه بندی شعاعی استاتیک: 53 KN
امتیاز محوری پویا: 32 KN
رتبه بندی شعاعی پویا: 28KN
نسبت دنده: 57: 1
کارایی: 40٪
درایو شکننده Hangtuoاز محفظه ، بلبرینگ ، مهر و موم ، کرم پوششی با برخی از قطعات یدکی تکمیل شده تشکیل شده است.ما همچنین می توانیم موتور الکترونیکی و موتور هیدرولیک مورد استفاده برای درایو های شیب دار را تولید کنیم ، که می تواند برای جهت عقربه های ساعت و خلاف جهت جهت عقربه های ساعت حرکت کند.
مزایای
1. لحظه واژگونی قوی بر اساس حلقه کشی
2. درایو کرم پوشاننده را تصویب کنید
3. بار بیشتر برای استفاده از تماس چند دندانی ایجاد کنید
4. عملکرد قفل خودکار استاتیک بهتر
نمودار عملکرد سری SDE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
توجه: ابعاد و پارامترهای فوق ممکن است به روز یا تنظیم شوند ، برای جزئیات بیشتر و پارامترها ، لطفاً به نقشه های فروش ما مراجعه کنید.
طبقه بندی ها و نقشه ها
معمولاً یک نوع تک محور وجود دارد.نوع دو محوره ، نوع عمودی و نوع کرم دوتایی از 3 تا 25 اینچ ، برای جزئیات بیشتر برای طراحی فروش با ما تماس بگیرید.
