| Brand Name: | HangTuo |
| Model Number: | SE9 |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |
شرح

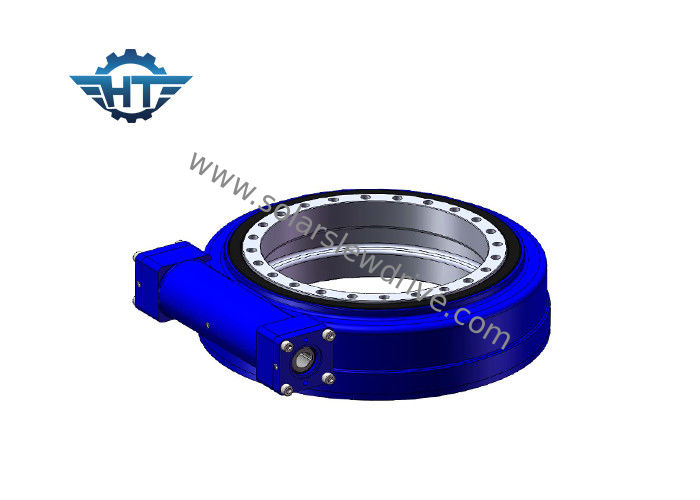

درایو Slewing چیست؟
یک درایو انفجاری (یا درایو برای کوتاه کردن) یک سیستم کامل و آماده برای نصب است که شامل یک حلقه یا غلتک (کروی)، کرم و مسکن کاملا محصور است. این را می توان با گیربکس های سیاره ای هیدرولیک یا الکتریکی با درجه انتخاب IP بر اساس برنامه های مختلف و تقاضای مشتری سفارشی.
این ویژگی های حفاظت از خوردگی، بار زیاد و دقت بالا دارد.
چرخ دنده های کرم به طور گسترده ای در بخش های نسبتا چرخشی ماشین آلات و انرژی خورشیدی مانند سیستم های ردیابی خورشیدی، شاسی چرخشی ماشین آلات هوایی، جرثقیل کامیون، حفاری سنگ، ماشین حفاری، ماشین آلات تراشکاری، ماشین قالب سازی استفاده می شود.
پارامترهای درایو عقب
| پارامترهای عملکرد مدل SE | ||||||||||
| مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | خود قفل | وزن |
| Nm | Nm | Nm | kN | kN | درجه | بله | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | بله | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | بله | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | بله | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | بله | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | بله | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | بله | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | بله | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | بله | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | بله | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | بله | 182 |
Changzhou hangtuo از تکنولوژی دو پاکت استفاده می کند تا یک درایو انفجاری با تکنولوژی کرم زخم را به عنوان مهم ترین وسیله برای بارگذاری حداکثر و بهبود کارایی و دقت انتقال، تولید کند. هنگامی که کرم با تحمل چرخش درگیر می شود، ممکن است درگیر شدن چندین دندان باشد، و هنگامی که کرم درگیر باشد، تنها می توان از یک دندان به دست می آید. در نتیجه افزایش سطح دندان 5 تا 11 دندان، قدرت و قدرت انتقال را به میزان قابل توجهی افزایش می دهد. طیف وسیعی از درایوهای خمپاره در چندین سری موجود است و طیف گسترده ای از مدل ها را پوشش می دهد. محدوده عملکرد و ابعاد نصب می تواند نیازهای برنامه های مختلف را برآورده کند. در حال حاضر، محصولات ما را می توان به 9 مدل پایه، قطر raceway محدوده از 75mm تا 800mm تقسیم شده است. محدوده بار از 6kNm تا 220kNm است، خروجی گشتاور از 200Nm تا 63kNm است، گشتاور چرخش از 500Nm به 271kNm، و نسبت کاهش انتقال از 30: 1 به 156600: 1 است. روش نصب می تواند افقی، عمودی یا چند محور باشد.
شما می توانید یک نوع اساسی (دنده باز) یا یک نوع کاملا محصور را سفارش دهید. ما همچنین یک درایو دو محوری را ارائه می دهیم (درایو تک چرخشی به طور همزمان در هر دو جهت چرخش می شود) و درایو دوگانه تک محور (دو کرم رانندگی یک تحمل یکنواخت در یک شفت واحد را در خود جای می دهند).
برنامه های کاربردی درایو معمول شامل نیروگاه های خورشیدی، توربین های بادی، جرثقیل های کامیون، وسایل نقلیه هوایی، تجهیزات کمکی، تجهیزات هیدرولیکی، تجهیزات نفت، تجهیزات فرمان چرخ، بیل مکانیکی و تجهیزات آسانسور خودکار است. بسیاری از برنامه های کاربردی دیگر که به طور کامل فهرست نشده اند، به عنوان درایو چرخش بهترین انتخاب برای برنامه های که بارهای بالا و گشتاور بالا در همان انتقال است.
ما انواع مختلفی از درایوهای خرد را تولید می کنیم و انواع مختلفی از درایوهای زده و قطعات اجرایی را ارائه می دهیم. درایو های زخمی ما می توانند خود قفل یا پشت درایو باشند. هنگامی که نیروی معکوس از حلقه چرخش به کرم منتقل می شود، درایو کشتن خود قفل نمی کند، و نیازی به نصب یک ترمز جداگانه نیست. به جای خود قفل، آن را می توان در معکوس رانده شده است. برای برنامه های کاربردی هیدرولیک، ما موتورهای هیدرولیکی را به مشتریان خود عرضه می کنیم. برای تجهیزات الکتریکی ما می توانیم گیربکس ها و موتورهای مختلف را برای مشتریانمان عرضه کنیم.
