ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE 9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| تایپ کنید: | محصور | کاربرد: | ماشین آلات ساختمانی |
|---|---|---|---|
| راننده: | موتور هیدرولیک | آی کلاس: | IP66 |
| رنگ: | درخواست | کارآیی: | 40٪ |
| مدل: | VE9 | نسبت: | 61: 1 |
| برجسته: | موتور آستین هیدرولیک,چرخ دنده آویز |
||

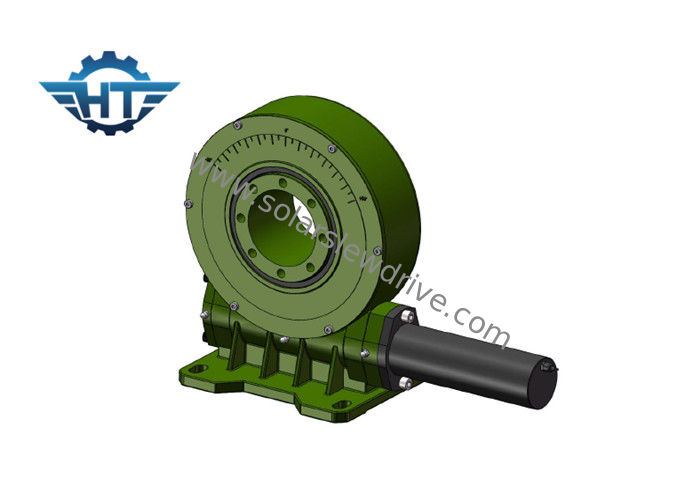

VE9 Worm Drive گیربکس با مسکن محصور برای سیستم ردیابی خورشیدی تنها محور
توضیحات محصول
طراحی عمودی بزرگترین نقطه روشن درایوهای آستین دار Hangtuo است ، طراحی عمودی عمدتاً برای سیستم ردیاب خورشیدی مورد استفاده قرار می گیرد ، ساختار ویژه ساده ساختار پیچیده براکت سیستم ردیابی خورشیدی تک محور را کاهش می دهد ، هزینه های کل سیستم ، طراحی عمودی را کاهش می دهد نقش رقابتی تری در بازار ردیاب خورشیدی بازی می کند.
| مدل: | VE9 | محل مبدا | چانگژو ، چین |
| نام تجاری | هانگتو | تایپ کنید | محصور |
| مواد | 42CrMo ، 50Mn | گشتاور خروجی | 2000 نیوتن متر |
| گشتاور لحظه ای | 16 کیلومتر نانومتر | نگه داشتن گشتاور | 30.5 کیلومتر نانومتر |
| رتبه محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی پویا شعاعی | 65 KN |
| نسبت دنده | 37: 1 | بهره وری | 40٪ |
برنامه های کاربردی
متداول ترین کاربرد درایو آستین دار برای ردیاب های خورشیدی محور دو محور مانند heliostats و فتوولتائیک متمرکز (CPV) ، و ظروف ماهواره ای یا راداری. سایر کاربردها شامل آسانسور خودرو ، موقعیت یاب بازوی رباتیک و تجهیزات مرحله است.
مشخصات موقعیت یابی دو محور SDE
ویژگی
1. طراحی محصور عمودی با یک یا دو خروجی.
2. با استفاده از چرخ دنده های کرم ساعت شنی ، تماس چند دندان ، گشتاور زیاد را برای تحمل بار بیشتر منتقل کنید.
پارامترهای سری VE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | بله | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | بله | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | بله | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | بله | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | بله | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | بله | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | بله | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | بله | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | بله | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | بله | 251 |
