ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| ماده: | 50Mn ، 42CrMo | مدل: | VE9 " |
|---|---|---|---|
| نسبت دنده: | 61: 1 | دارای گشتاور خروجی: | 4300 نیوتن متر |
| نگه داشتن گشتاور: | 27200 نیوتن متر | گشتاور کج: | 16000 نیوتن متر |
| بهره وری: | 40٪ | دقیق: | کمتر از 0.1 درجه |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

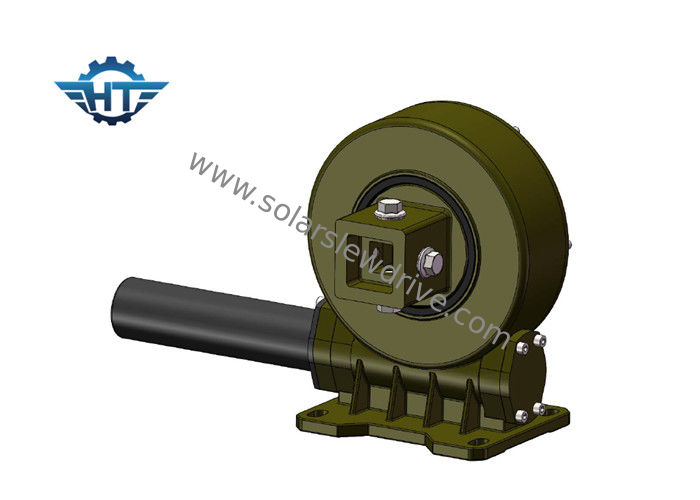

VE9 IP66 جعبه دنده عمودی آستین با لوله خروجی مربع برای سیستم ردیابی خورشیدی
شرح
سیستم کابین کشنده یک واحد کامپکت ساخته شده است که از یک حلقه آستین دار ، صفحه پایه و کرم تشکیل شده است. این واحد مزایای حلقه آستین دار و کرم را به یک واحد می بخشد.
مناسب برای برنامه های کاربردی که نیاز به چرخش آهسته با یک حرکت مداوم یا چرخه ای دارند که قادر به حمل بارهای ترکیبی است. این محصول با ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات است.
به دلیل فشردگی ، استحکام زیاد و سایر مزایای ذکر شده ، از سیستم کرم درایو در تجهیزات مختلفی همچون سکوهای مونتاژ موبایل ، سیستم ماهواره ای ، جرثقیل های بارگیری هیدرولیکی روی وسایل نقلیه حمل و نقل ، جرثقیل های دریایی کوچک ، نردبان های قابل چرخش قابل استفاده ، در واحدهای چرخ بزرگ استفاده می شود. حمل و نقل پورتال دریایی.
داده های تکنیکی
| مدل: | VE9 | محل مبدا | چانگژو ، چین |
| نام تجاری | هانگتو | تایپ کنید | محصور |
| مواد | 42CrMo ، 50Mn | گشتاور خروجی | 4300 نیوتن متر |
| گشتاور لحظه ای | 16 کیلومتر نانومتر | نگه داشتن گشتاور | 27 کیلومتر نانومتر |
| رتبه محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی پویا شعاعی | 65 KN |
| نسبت دنده | 37: 1 | بهره وری | 40٪ |
داده فنی VE Slew Drive
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
| نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 13 کیلوگرم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 18 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 28 کیلوگرم |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | .10.1 | بله | 35 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 51 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 61 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 78 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 105 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 185 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 244 کیلوگرم |
مزایای
1. چرخش ± 60 درجه ، حد سخت / محدودیت سخت در داخل درایو نرم افزار کنترل خرابی
2. اتصال موتور محرک از سمت چپ یا راست
3. در حین نصب ، لازم نیست ترخیص دنده را تنظیم کنید. این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است
4- نصب ساده و نگهداری کم
5- استفاده از فضای عقلانی
6. چرخ دنده خود قفل است. بنابراین یک ترمز ضروری نیست
7. روش آسان و روان شروع و توقف
