ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE3 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | 31: 1 | گشتاور خروجی عادی: | 533 نیوتن متر |
|---|---|---|---|
| محل منبع: | چانژو ، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | دارای گشتاور خروجی: | 0.065 دور در دقیقه |
| طریقه استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

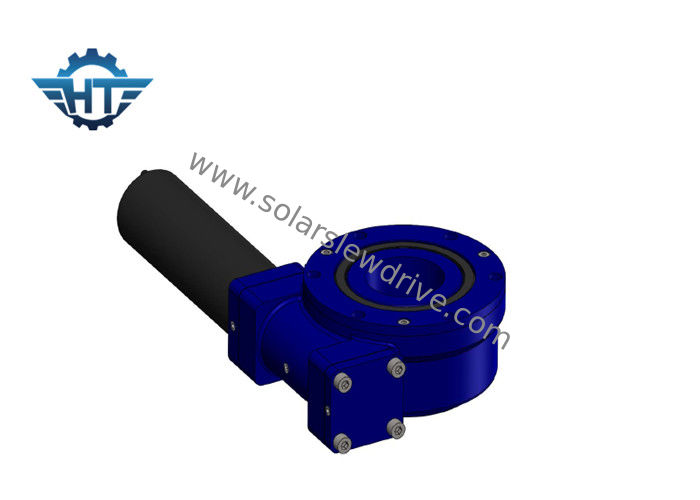

SE3 محرک محرک محرک خورشیدی با موتور چرخ دنده سیار 24VDC و سنسورهای سالن
شرح
گیربکس درایو کرم برای کاربردهایی که نیاز به چرخش آهسته با یک حرکت پیوسته یا چرخه ای دارند که قادر به حمل بارهای ترکیبی است ، مناسب است.این محصول دارای ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات است.
با توجه به فشردگی ، استحکام بالا و سایر مزایای ذکر شده ، یک سیستم محرک کرم در تجهیزات مختلف مانند سکوهای مونتاژ متحرک ، سیستم ماهواره ای ، جرثقیل های بارگیری هیدرولیکی در وسایل حمل و نقل ، جرثقیل های کوچک دریایی ، نردبان های چرخشی قابل توسعه ، در واحدهای چرخ بزرگ استفاده می شود. حمل و نقل پورتال دریایی
سیستم درایو کرم کشیده یک واحد جمع و جور است که از یک حلقه چرخان ، صفحه پایه و کرم تشکیل شده است.این واحد مزایای حلقه چرخشی و کرم را در یک واحد به ارمغان می آورد.
پارامترهای چرخش درایو
| مدل | نسبت | گشتاور خروجی دارای رتبه | گشتاور کج | گشتاور نگه داشتن | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شده است | وزن |
| Nm | Nm | Nm | kN | kN | درجه | آره | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | .10.1 | آره | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | .10.1 | آره | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | .10.1 | آره | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | .10.1 | آره | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 182 |
ملاحظات
1. موتورهای مختلف (AC ، DC و Hydraulic) را می توان با توجه به نیاز مشتری طراحی کرد.
2. شفت روبروی موتور می تواند سر شش ضلعی یا شش سر را انتخاب کند.
موتور DC
1. از ساختار پشتیبانی دوگانه برای محور خروجی استفاده کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشید و چرخ سیاره ای توسط اسپلاین متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را افزایش می دهد.
3. ما از دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود سر و صدا کم شود و در سرعت بالا هموار اجرا شود. حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است. گیربکس و موتور توسط یک درز به وسیله پیچ در محوری قرار گرفته اند که دقت مطابقت را افزایش داده و نویز را کاهش می دهد.
4. ما از نگهدارنده وردنه در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم تا عمر گیربکس بسیار طولانی تر شود.
5. ساختار پشتیبانی دوگانه ؛سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث گرد شدن سوراخ داخلی کمتر از 0.003 میلی متر می شود ؛ به جای کشویی ، با نورد اجرا می شود.خراش دقیق سطح چرخ دنده HRC60 ؛ اتخاذ همه این تکنیک ها عملکرد فوق العاده آرام و پایدار و عمر طولانی بیش از 10000 ساعت را تضمین می کند.
ابعاد
