محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE3 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 120~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
ماده: | 50Mn ، 42CrMo | مدل: | VE3 " |
---|---|---|---|
نسبت دنده: | 31: 1 | بهره وری: | 40٪ |
رنگ: | RAL 9006 یا در صورت درخواست | کاربرد: | سیستم های ردیابی خورشیدی |
محل منبع: | چانگژو ، چین | راننده: | موتور 24VDC |
گارانتی: | 5 ~ 10 سال | گواهی: | ISO9001 ، CE |
سایت نصب: | میدان باز ، سقف تخت | ویژگی: | ایمن ، نصب سریع ، عمر طولانی |
برجسته: | گیربکس درایو کرم,حلقه آستین چرخ دنده کرم |

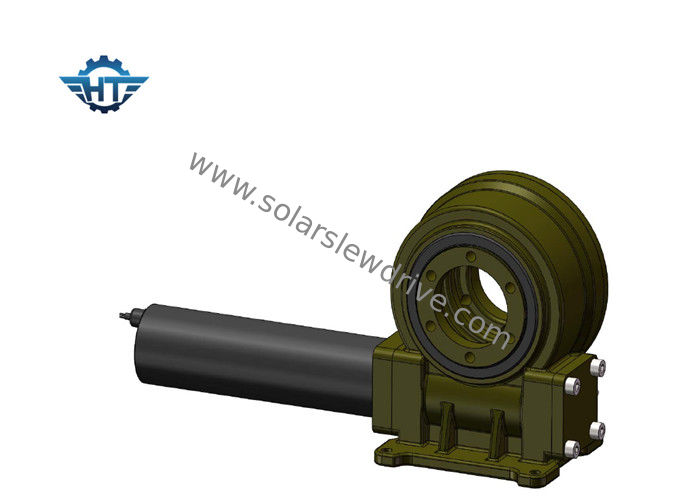

درایو آستین کوچک 3 اینچ تک محور با موتور دنده 24VDC برای سیستم ردیابی خورشیدی تک محور
آستین برقی نوع جدیدی از محصول آستین دار است که معمولاً حلقه آستین دار نامیده می شود که معمولاً از کرم ، حلقه آستین دار ، مسکن ، موتور و سایر اجزای تشکیل شده است. از آنجا که اجزای اصلی یاتاقان های در حال برش هستند ، آنها می توانند همزمان در برابر نیروهای محوری ، نیروهای شعاعی و لحظه های واژگون کردن مقاومت کنند. در مقایسه با محصولات سنتی دوار ، درایو آستین دار جدید دارای نصب آسان ، تعمیر و نگهداری آسان و درجه بیشتری از فضای نصب است.
پارامترهای عملکرد سری VE
مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 13 |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 28 |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | .10.1 | بله | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 244 |
درایو آستین دار توصیه می شود
درایو محصور مسکن محصور شده | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
درایو محکم بسته مسکن محصور شده | ZE3 | ZE5 | ZE7 | ZE9 | ||||
درایو چرخ دنده کرم | WE1 | WE3 | WE5 | WE7 | WE9 | |||
درایوهای دو محوره محور | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
درایو محصور شده عمودی | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
موتور DC
1- سازه پشتیبانی دوگانه را برای شافت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس زیاد شود.
2- چرخ خورشید و چرخ سیاره ای به وسیله اسپلین وصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و طول عمر را افزایش می دهد.
3. ما در مرحله ورودی از دنده های مارپیچ استفاده می کنیم که باعث می شود سر و صدای کم anf با سرعت زیاد هموار شود. حلقه دنده داخلی از هم جدا شده تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر باشد. جعبه دنده و موتور توسط یک درز با پیچ در محوری واقع شده اند که باعث افزایش دقت تطابق و کاهش نویز می شوند.
4- ما از نگهدارنده پین نورد در داخل چرخهای سیاره ای استفاده می كنیم. به جای چرخ كردن برش ، از چرخ دستی پین استفاده می كنیم تا عمر گیربکس بسیار طولانی تر باشد.
5. ساختار پشتیبانی دوگانه. سنگ زنی داخلی در خنجرهای داخلی چرخ دنده های سیاره ای که باعث می شود گرد بودن مته سوراخ داخلی کمتر از 0.003 میلی متر باشد ؛ بجای کشویی با غلت زدن اجرا می شوید. خراش دادن دقیق سطح دنده HRC60 ؛ اتخاذ تمامی این فن آوری ها عملکرد فوق العاده ساکت و پایدار و مدت زمان طولانی بیش از 10000 ساعت را تضمین می کند.
