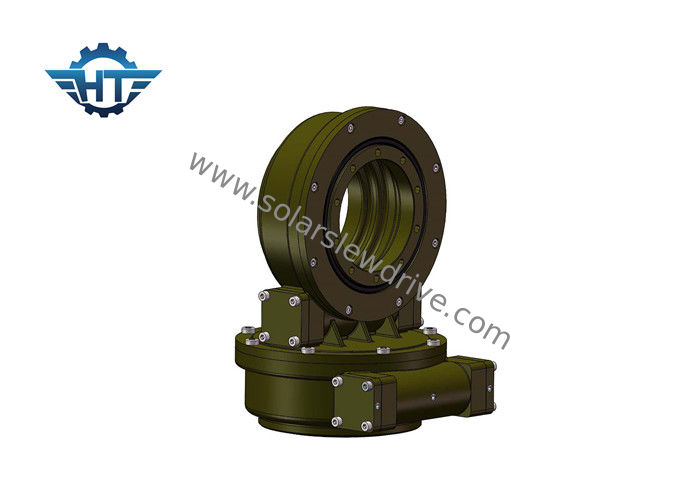

گیربکس 7 اینچی محور آستین دار با موتور الکتریکی 24v DC برای سیستم ردیابی خورشیدی

گیربکس 7 اینچی محور آستین دار با موتور الکتریکی 24v DC برای سیستم ردیابی خورشیدی

  • گیربکس 7 اینچی محور آستین دار با موتور الکتریکی 24v DC برای سیستم ردیابی خورشیدی
  • گیربکس 7 اینچی محور آستین دار با موتور الکتریکی 24v DC برای سیستم ردیابی خورشیدی
گیربکس 7 اینچی محور آستین دار با موتور الکتریکی 24v DC برای سیستم ردیابی خورشیدی
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SDE7 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
ماده: 50Mn ، 42CrMo ، QT مدل: SDE7 "
نسبت دنده: 57: 1 دارای گشتاور خروجی: 2000 نیوتن متر
نگه داشتن گشتاور: 13500 نیوتن متر گشتاور کج: 7500 نیوتن متر
بهره وری: 40٪ رنگ استاندارد: RAL 9006
بار محوری: 34 کیلو نیوتن بار شعاعی: 58 کیلو نیوتن
برجسته:

موتور آستین هیدرولیک

,

چرخ دنده های برقی

درایو آستین برقی دو محور SDE سری SDE با موتور 24 ولت DC برای سیستم ردیابی خورشیدی

معرفی

درایوهای آستین دو محور برای موقعیت هایی که نیاز به چرخش دارند هم به صورت عمودی و هم به صورت افقی مناسب هستند. برنامه های معمولی شامل ردیاب های خورشیدی با محور دوگانه ، ظروف ماهواره ای و راداری ، دستگاه هایی که نیاز به حرکت 360 درجه در هر دو جهت دارند.


امکانات

1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2 پوشاندن کرم درایو در داخل
3 تماس چند دندان برای اطمینان از بار زیاد
4 عملکرد قفل کردن خود

نمودار عملکرد SDE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری

دقت

(درجه)

قفل کردن خود وزن (کیلوگرم)
3 " 31: 1 600 1500 5800 10 15 40٪ .10.1 بله 25
5 " 37: 1 800 6000 9200 16 27 40٪ .10.1 بله 34
7 " 57: 1 2000 7500 13200 34 58 40٪ .10.1 بله 56
9 " 61: 1 4300 16000 27200 60 130 40٪ .10.1 بله 92
12 " 78: 1 5800 25000 40560 77 190 40٪ .10.1 بله 160
14 " 85: 1 6750 48000 44200 110 230 40٪ .10.1 بله 224
17 " 102: 1 9460 67000 53040 142 390 40٪ .10.1 بله 320
21 " 125: 1 16000 89000 65000 337 640 40٪ .10.1 بله 492
25 " 150: 1 21450 112000 89000 476 950 40٪ .10.1 بله 705


موتور دنده برقی

داده های موتور داده های سیاره ای
ولتاژ محاسبه شده 24VDC نسبت 398: 1
دارای امتیاز فعلی 1.3A گشتاور خروجی 43 نیوتن متر
دارای امتیاز 800 دور در دقیقه سرعت خروجی 2 Rpm
سطح محافظت شده IP55 / 65/66 سر و صدا <60db



واژه نامه پارامترهای کلیدی

Tilting Moment Torque : گشتاور بار با ضرب فاصله بین موقعیت بار و مرکز تحمل باربری ضرب می شود. اگر قرق ایجاد شده توسط بار و مسافت بیشتر از گشتاور لحظه کج دارای امتیاز باشد ، درایو آستین واژگون خواهد شد.
بار شعاعی: بار عمودی را بر روی محور بلبرینگ آستین زده کنید
بار محوری: بار را به صورت موازی با محور تحمل آستر بردارید
نگه داشتن گشتاور: این گشتاور معكوس است. هنگامی كه درایو به صورت معكوس در حال چرخش است و قطعات آسیب نمی بینند ، حداكثر گشتاور حاصل از گشتاور نگهدارنده نام دارد.
قفل کردن خودکار: در صورت لود شدن ، درایو آستین قادر به چرخش معکوس نیست و به این ترتیب خود قفل خوانده می شود.

خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
