ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| ماده: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| بار محوری: | 34 کیلو نیوتن | بار شعاعی: | 58 کیلو نیوتن |
| برجسته: | حلقه آستین چرخ دنده کرم,موتور دنده کرم |
||

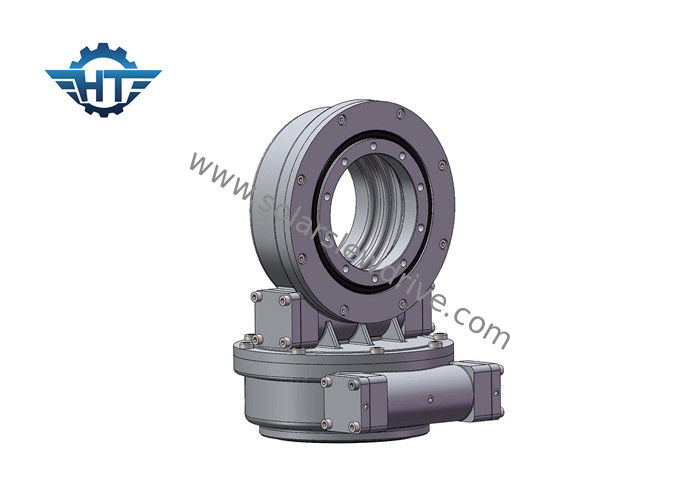

درایو آستین برقی دو محور SDE سری SDE با موتور 24 ولت DC برای سیستم ردیابی خورشیدی
معرفی
درایوهای آستین دو محور برای موقعیت هایی که نیاز به چرخش دارند هم به صورت عمودی و هم به صورت افقی مناسب هستند. برنامه های معمولی شامل ردیاب های خورشیدی با محور دوگانه ، ظروف ماهواره ای و راداری ، ماشین هایی که نیاز به حرکت 360 درجه در هر دو جهت دارند.
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2 پوشاندن کرم درایو در داخل
3 تماس چند دندان برای اطمینان از بار زیاد
4 عملکرد قفل کردن خود
نمودار عملکرد SDE
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
| نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 21 کیلوگرم |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 682 کیلوگرم |
موتور دنده برقی
| داده های موتور | داده های سیاره ای | ||
| ولتاژ محاسبه شده | 24VDC | نسبت | 398: 1 |
| دارای امتیاز فعلی | 1.3A | گشتاور خروجی | 43 نیوتن متر |
| دارای امتیاز | 800 دور در دقیقه | سرعت خروجی | 2 Rpm |
| سطح محافظت شده | IP55 / 65/66 | سر و صدا | <60db |
واژه نامه پارامترهای کلیدی
Tilting Moment Torque : گشتاور بار با ضرب فاصله بین موقعیت بار و مرکز تحمل باربری ضرب می شود. اگر قرق ایجاد شده توسط بار و مسافت بیشتر از گشتاور لحظه کج دارای امتیاز باشد ، درایو آستین واژگون خواهد شد.
بار شعاعی: بار عمودی را بر روی محور بلبرینگ آستین زده کنید
بار محوری: بار را به صورت موازی با محور تحمل آستر بردارید
نگه داشتن گشتاور: این گشتاور معكوس است. هنگامی كه درایو به صورت معكوس در حال چرخش است و قطعات آسیب نمی بینند ، حداكثر گشتاور حاصل از گشتاور نگهدارنده نام دارد.
قفل کردن خودکار: در صورت لود شدن ، درایو آستین قادر به چرخش معکوس نیست و به این ترتیب خود قفل خوانده می شود.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
