محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
ماده: | 50Mn ، 42CrMo | مدل: | SDE7 " |
---|---|---|---|
نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 7500 نیوتن متر |
بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
بار محوری: | 34 کیلو نیوتن | بار شعاعی: | 58 کیلو نیوتن |
برجسته: | موتور آستین هیدرولیک,چرخ دنده آویز |

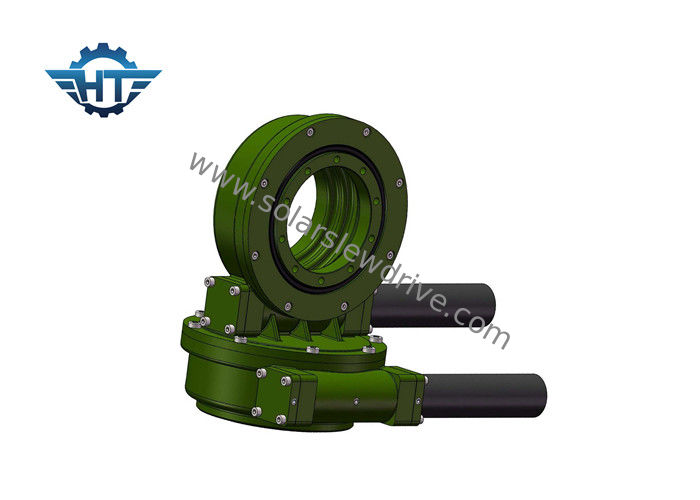

درایو خورشیدی SDE دو محور SDE با موتور دنده ای سیاره ای ، عمر طولانی
معرفی
درایو SDE7 7 اینچی با محور دوتایی ، مناسب برای موقعیت هایی است که تمام مدت از طلوع خورشید تا غروب خورشید به مسیر خورشید احتیاج دارند. این می تواند ظرفیت تولید انرژی را افزایش دهد. برنامه های معمولی شامل ردیاب های خورشیدی با محور دوگانه است ، می تواند در ظرف های ماهواره ای و راداری نیز استفاده شود ، دستگاه هایی که به هر دو جهت نیاز به حرکت 360 درجه دارند.
نوع سیستم ردیابی خورشیدی Slew Drive
1) تمایل بهینه ثابت شده است
در عرض های جغرافیایی کم ، افزایش تولید برق به دلیل تمایل بهینه کمتر (مانند 8 درجه ، تقریباً بدون افزایش) حداقل است. در عرض های جغرافیایی زیاد ، شیب بهینه بزرگ است و میزان برق تولید شده به میزان قابل توجهی بیشتر است (برای مثال ، در حدود 50٪ در دمای 50٪)
2) محور منفرد تخت
این تغییر زاویه حادثه در یک روز از خورشید را ردیابی می کند ، و میزان افزایش تولید برق در عرض های جغرافیایی کم به میزان قابل توجهی بهتر از عرض های جغرافیایی است. به طور کلی اعتقاد بر این است که ردیابی محورهای تخت برای استفاده از عرض های جغرافیایی کمتر از 30 درجه مناسب تر است.
3) محور منفرد
برای عرض های جغرافیایی مناسب تر است.
4) ردیابی محورهای دوگانه
این روش به دلیل ردیابی تغییر در زاویه حادثه خورشید در طی یک روز و طی یک سال ، به وضوح بیشترین افزایش در تولید برق است.
5) قابل تنظیم
این نوع مبتنی بر تغییر زاویه بروز در طی یک سال از خورشید برای تنظیم شیب براکت است ، بنابراین به افزایش تولید برق دست می یابیم
اساسی ترین تفاوت بین روش های مختلف نصب ، تفاوت در تولید برق آنها است. البته اختلافاتی در سرمایه گذاری اولیه و هزینه های نگهداری عملیاتی وجود خواهد داشت.
گیربکس های سیاره ای برای برنامه هایی که نیاز به گشتاور زیاد در یک بسته کوچک و یک شافت خروجی با تراز کواکسیال هستند ایده آل هستند.
عملکرد فنی SDE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | بله | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | بله | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | بله | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | بله | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | بله | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | بله | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | بله | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | بله | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | بله | 705 |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
