ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | VE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 1750 نیوتن متر |
| نگه داشتن گشتاور: | 13200 نیوتن متر | گشتاور کج: | 7000 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

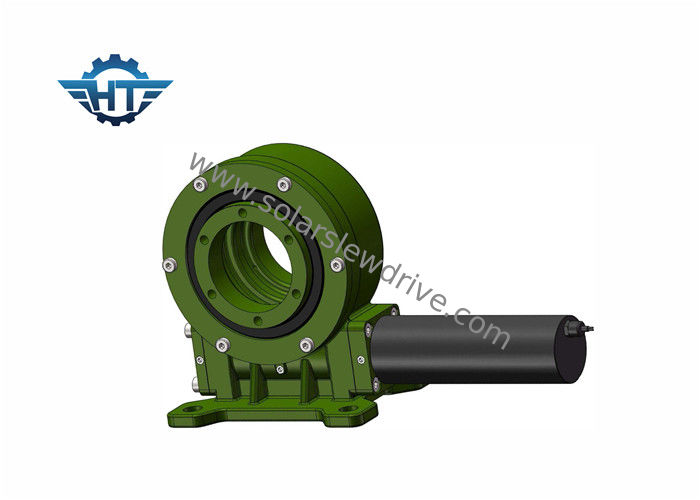

سری عمودی Worm Slew Drive با موتورهای دنده ای 24VDC برای سیستم ردیابی خورشیدی تک محور
شرح
درایو های قایق سوار شده عمودی به طور خاص برای سیستم های ردیابی خورشیدی که به ردیابی محور افقی نیاز دارند ، طراحی شده اند.چرخش دقیق درایو شفت عمودی این امکان را برای مکانیزم فراهم می کند تا کاملاً ردیابی شود.این نوع درایو حلقه ای چرخشی عمودی با استفاده از آخرین فن آوری ساخته شده است که دارای مکانیزم ساعت شنی است.
مزایای
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخشی 360 درجه
3. درایو کرم در داخل
4. تماس چند دندان برای اطمینان از بار زیاد
5. عملکرد خود قفل
اطلاعات فنی VE Slewing Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | بار محوری | شعاعی بار | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| Nm | Nm | kN | kN | Nm | درجه | آره | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤.0.1 | آره | 13 کیلوگرم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤.0.1 | آره | 18 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤.0.1 | آره | 28 کیلوگرم |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤.0.1 | آره | 35 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤.0.1 | آره | 51 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤.0.1 | آره | 61 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤.0.1 | آره | 78 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤.0.1 | آره | 105 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤.0.1 | آره | 185 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤.0.1 | آره | 244 کیلوگرم |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
گشتاور لحظه شیب:این گشتاور بار گرانشی است که در فاصله بین موقعیت بار و مرکز تحمل چرخش ضرب می شود.اگر گشتاور واقعی بیشتر از گشتاور لحظه ای کج نامی باشد ، درایو کج واژگون می شود.
بار شعاعی: بار عمودی به محور تحمل تحمل
بار محوری: بار موازی با محور بلبرینگ
نگه داشتن گشتاور: این گشتاور معکوس است. هنگامی که درایو معکوس می چرخد ، و قطعات آسیب نمی بینند ، حداکثر گشتاور بدست آمده گشتاور نگهداری نامیده می شود ، همچنین به عنوان گشتاور شکسته دیده می شود.
خود قفل: فقط در صورت وجود بار ، درایو کشی قادر به چرخش معکوس نیست و در نتیجه خود قفل شدن نامیده می شود.
