| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 کامپیوتر |
| قیمت: | 145~226 USD/PC |
| Delivery Time: | 30 15 30 روز |

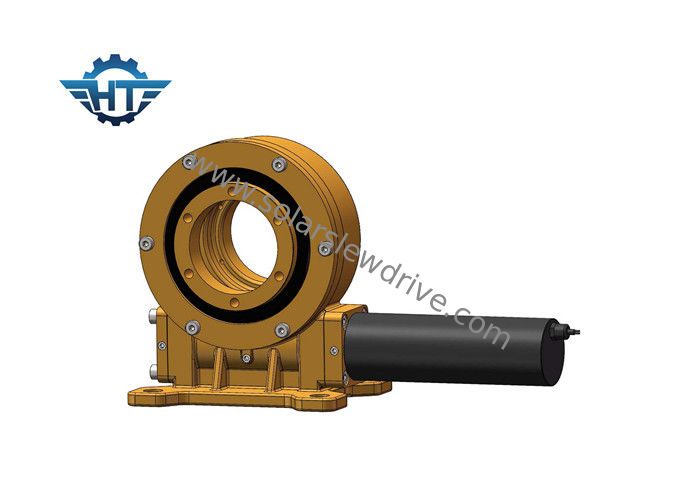

ردیاب خورشیدی تک محور محور محرک با موتور الکتریکی 24 ولت DC برای Fresnel و Parabolic
شرح
ردیابی نیروگاه های فتوولتائیک شامل اتصال یک محوره مسطح ، پیوند مورب یک محوره ، یک محوره مورب و سیستم ردیابی دو محوره است.
1. اتصال صاف تک محوره
مناسب برای عرض جغرافیایی زیر 30 درجه و شیب های زمینی کمتر از 12 درجه.
2. پیوند مورب تک محور
مناسب برای عرض های جغرافیایی متوسط تا زیاد ، زمین باید تقریباً مسطح باشد.
3. واحد مورب تک محوره
مناسب برای عرض های جغرافیایی متوسط تا زیاد.
4. محور دوگانه
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور رانندگی را در سمت چپ یا راست متصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5. استفاده منطقی از فضای
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور نگهدارنده بالا ، مناسب برای نصب عمودی
9. نگهداری کم
پارامترهای عملکرد درایو Slew عمودی
| مدل | نسبت | گشتاور خروجی دارای رتبه | گشتاور کج | بار محوری | بار شعاعی | گشتاور نگه داشتن | بهره وری | دقت، درستی | خود قفل شده است | وزن |
| Nm | Nm | kN | kN | Nm | درجه | آره | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | آره | 13 کیلوگرم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | آره | 18 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | آره | 28 کیلوگرم |
| 8 اینچ | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | .10.1 | آره | 35 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | آره | 51 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | آره | 61 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | آره | 78 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | آره | 105 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | آره | 185 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | آره | 244 کیلوگرم |
