محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 398~456/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
ماده: | 50Mn ، 42CrMo | مدل: | SDE7 " |
---|---|---|---|
نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
برجسته: | حلقه آستین چرخ دنده کرم,موتور دنده کرم |

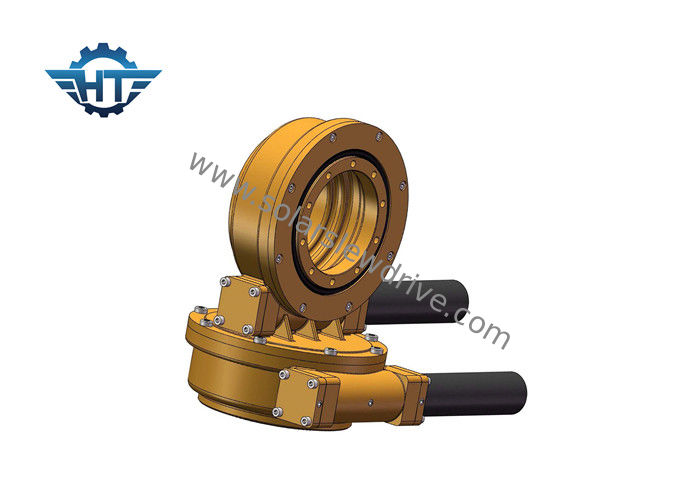

IP66 پاکت Hourglass Worm Gear Gear Double Axis Drive For Power Mirror Concentrated خورشیدی
شرح
اصل تولید نیروی حرارتی برج
نور خورشید جذب شده در بالای برج متمرکز شده و یک فناوری تولید انرژی خورشیدی متمرکز که باعث گرم شدن محیط کار انتقال حرارت برای تولید برق می شود ، به سیستم انتقال خط لوله احتیاج ندارد ، از بین رفتن گرما را کاهش می دهد ، از راندمان سیستم بالایی برخوردار است و برای ذخیره سازی مناسب است. حرارت. محیط کار برج می تواند هوا ، بخار آب یا بخار آب ، نمک مذاب و غیره باشد.
درایوهای Slew که در برج CSP کاربرد دارند
نام محصول | درایو آستین دار SDE7 با موتور دنده 43Nm 24Vdc |
گشتاور خروجی | 980 نیوتن متر؛ 723 فوت.lbs |
حداکثر گشتاور خروجی | 1938 نانومتر؛ 1429 فوت.lbs |
گشتاور لحظه ای | 7000 نیوتن متر؛ 5163 فوت.lbs |
نگه داشتن گشتاور | 13200 نیوتن متر؛ 9736 فوت.lbs |
رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن؛ 29943 پوند |
رتبه بندی شعاعی استاتیک | 53 کیلو نیوتن؛ 11977 پوند |
رتبه بندی محوری پویا | 31.90 کیلو نیوتن؛ 7171 پوند |
رتبه بندی پویا شعاعی | 27.91 کیلو نیوتن؛ 6274 پوند |
گزینه های موتور | موتور 380V / 220V AC؛ استپر موتور؛ موتور بدون جارو |
سبک محصولات | محور دوتایی؛ محور واحد؛ CPV / HCPV؛ ظرف خورشیدی؛ پارابولیک؛ برج خورشیدی |
ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
درایوهای آستین دار مناسب برای شرایطی هستند که نیاز به نگه داشتن بار و گشتاور چرخشی از گیربکس مشابه دارند. برنامه های معمولی شامل ردیاب های خورشیدی ، توربین های بادی ، ظروف ماهواره ای و راداری ، جرثقیل های کامیون ، بالابر های مرد ، تجهیزات ابزار ، اتصالات تجهیزات هیدرولیک ، تجهیزات ابزار روغن ، دستگیره های تایرها ، درایورهای حفاری و بالابرهای خودرو است.
جدول عملکرد
مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 21 کیلوگرم |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 32 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 54 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 88 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 157 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 214 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 315 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 481 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 682 کیلوگرم |
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2 پوشاندن کرم درایو در داخل
3 تماس چند دندان برای اطمینان از بار زیاد
4 عملکرد قفل کردن خود
متقاضیان
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
