محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 398~456/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
ماده: | 50Mn ، 42CrMo | مدل: | SDE7 " |
---|---|---|---|
نام: | درایو محور دوگانه | دارای گشتاور خروجی: | 2000 نیوتن متر |
نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
برجسته: | حلقه درایو حلقوی,موتور کرم درایو |

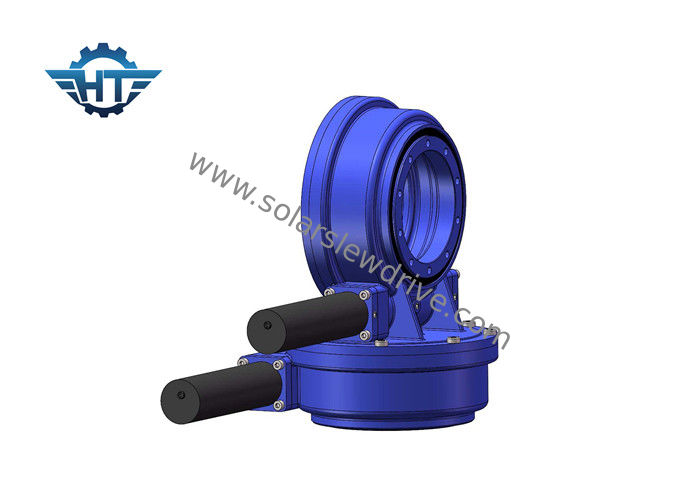

Hourglass Worm IP66 دو محوره محور برای قدرت حرارتی خورشیدی و آینه پارابولیک
شرح
سیستم حرارتی سوار به طور کلی چهار نوع دارد:
به طور کلی ، تولید انرژی خورشیدی دارای چهار نوع زیر است: فرورفتگی ، برج ، ظرف (دیسک) و فرسن.
از طریق
سیستم تولید انرژی حرارتی خورشیدی از نوع از طریق سیستم تولید حرارتی خورشیدی آینه پارابولیک نامیده می شود. جمع کننده های تمرکز پارابولیک از طریق ترکیب به صورت سری و به موازات ، حرارت دادن به محیط کار ، تولید بخار بیش از حد گرم شده و هدایت ژنراتور توربین بخار برای تولید برق تنظیم می شوند.
برج
در سال 1973 ، شیوع بحران جهانی نفت تحریک تحقیق و توسعه فناوری خورشیدی شد. در مقایسه با سلولهای خورشیدی ، قیمت بالا و بازده پایین است. راندمان تولید نیروی حرارتی خورشیدی نسبتاً زیاد است و این فناوری نسبتاً بالغ است.
ظرف
نوع دیسک (همچنین به عنوان ظرف شناخته می شود) سیستم تولید انرژی خورشیدی خورشیدی اولین سیستم خورشیدی در جهان است. از آینه پارابولیکی تشکیل شده است که از آینه های زیادی تشکیل شده است. تمرکز پارابولوئید را دریافت می کند و محیط انتقال حرارت در گیرنده گرم می شود. موتور را برای تولید برق در حدود 750 Drive رانندگی کنید.
فرنل
اصل کار شبیه به تولید نیرو فوتوترمال از نوع از طریق است ، به جز اینکه از کندانسور سازه Fresnel به جای آینه استفاده می شود. این امر باعث می شود نسبتاً ارزان باشد ، اما بازده نیز به همین ترتیب کاهش می یابد.
از آنجا که چنین سیستمی تنها چند بار تمرکز دارد ، کیفیت بخار آب گرم شده زیاد نیست ، به طوری که راندمان تولید برق سالانه کل سیستم فقط می تواند به حدود 10٪ برسد. اما به دلیل ساختار ساده سیستم و استفاده مستقیم از رسانه انتقال گرما برای تولید بخار ، هزینه ساخت و نگهداری آن نیز نسبتاً کم است.
درایوهای Slew که در برج CSP کاربرد دارند
نام محصول | درایو آستین دار SDE7 با موتور دنده 43Nm 24Vdc |
گشتاور خروجی | 980 نیوتن متر؛ 723 فوت.lbs |
حداکثر گشتاور خروجی | 1938 نانومتر؛ 1429 فوت.lbs |
گشتاور لحظه ای | 7000 نیوتن متر؛ 5163 فوت.lbs |
نگه داشتن گشتاور | 13200 نیوتن متر؛ 9736 فوت.lbs |
رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن؛ 29943 پوند |
رتبه بندی شعاعی استاتیک | 53 کیلو نیوتن؛ 11977 پوند |
رتبه بندی محوری پویا | 31.90 کیلو نیوتن؛ 7171 پوند |
رتبه بندی پویا شعاعی | 27.91 کیلو نیوتن؛ 6274 پوند |
گزینه های موتور | موتور 380V / 220V AC؛ استپر موتور؛ موتور بدون جارو |
سبک محصولات | محور دوتایی؛ محور واحد؛ CPV / HCPV؛ ظرف خورشیدی؛ پارابولیک؛ برج خورشیدی |
ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
جدول عملکرد
مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 21 کیلوگرم |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 32 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 54 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 88 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 157 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 214 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 315 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 481 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 682 کیلوگرم |
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2 پوشاندن کرم درایو در داخل
3 تماس چند دندان برای اطمینان از بار زیاد
4 عملکرد قفل کردن خود
متقاضیان
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
