ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 398~456/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| ماده: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | حلقه آستین چرخ دنده کرم,موتور دنده کرم |
||

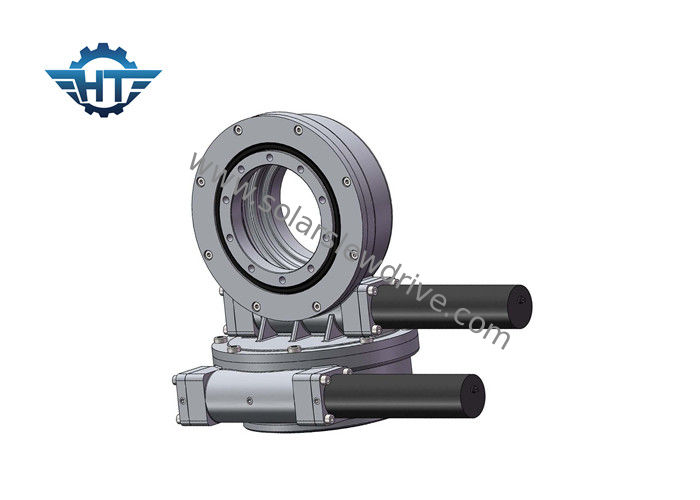

درایو کرم گشتاور دو محوره محور آستین دار با موتور دنده 24vdc برای ردیاب خورشیدی
شرح
سیستم های ردیابی خورشیدی شامل سیستم ردیابی خورشیدی تک محور و سیستم ردیابی خورشیدی با محور دوگانه است. سیستم ردیابی خورشیدی منفرد محور شامل سیستم ردیابی تک کج و مسطح است.
برای یک سیستم ردیابی خورشیدی با محور دوگانه ، بر اساس ساختار براکت Diffnct ، می توان از سه نوع راه حل درایو آستین استفاده کرد:
1. از دو درایو آستین محور افقی (نوع) استفاده کنید.
2. از یک افقی (نوع se) و دیگری عمودی (نوع ve) استفاده کنید.
3. از یک درایو محور دو محور استفاده کنید.
همه این راه حلها می توانند به صورت عمودی و افقی به ردیابی خورشید دست پیدا کنند ، این بدان معنی است که تمام مدت با آفتاب مستقیم می توانید خورشید را ردیابی کنید.
درایوهای Slew که در ردیاب خورشیدی دو محوره اعمال می شوند
| نام محصول | درایوهای آستین SDE7 |
| گشتاور خروجی | 980 نیوتن متر؛ 723 فوت.lbs |
| حداکثر گشتاور خروجی | 1938 نانومتر؛ 1429 فوت.lbs |
| گشتاور لحظه ای | 7000 نیوتن متر؛ 5163 فوت.lbs |
| نگه داشتن گشتاور | 13200 نیوتن متر؛ 9736 فوت.lbs |
| رتبه محوری استاتیک | 133.20 کیلو نیوتن؛ 29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلو نیوتن؛ 11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن؛ 7171 پوند |
| رتبه بندی پویا شعاعی | 27.91 کیلو نیوتن؛ 6274 پوند |
| گزینه های موتور | موتور 12/24 / 48VDC؛ استپر موتور؛ موتور بدون جارو |
| سبک محصولات | محور دوتایی؛ CPV / HCPV؛ ظرف خورشیدی؛ برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
| توصیه می شود مربع پنل | 30 متر مربع |
جدول عملکرد درایوهای SDE Slew
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
| نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 21 کیلوگرم |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 682 کیلوگرم |
متقاضیان
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
