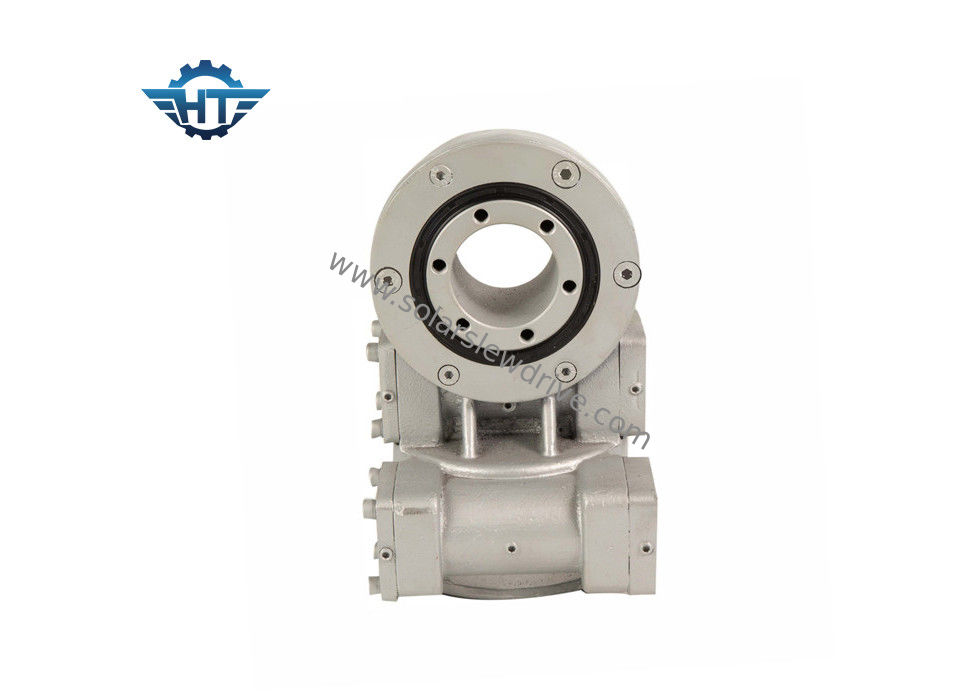

Worm Gear Dual Axis Slew Drive برای ردیاب خورشیدی با دندان خوب و موتور 24V

Worm Gear Dual Axis Slew Drive برای ردیاب خورشیدی با دندان خوب و موتور 24V

  • Worm Gear Dual Axis Slew Drive برای ردیاب خورشیدی با دندان خوب و موتور 24V
  • Worm Gear Dual Axis Slew Drive برای ردیاب خورشیدی با دندان خوب و موتور 24V
Worm Gear Dual Axis Slew Drive برای ردیاب خورشیدی با دندان خوب و موتور 24V
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SDE7 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 398~456/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مدل: SDE7 " نسبت دنده: 57: 1
گشتاور خروجی: 2000 نیوتن متر نگه داشتن گشتاور: 13200 نیوتن متر
گشتاور کج: 7500 نیوتن متر بهره وری: 40٪
رنگ: سیور گری وزن: 56 کیلوگرم
برجسته:

حلقه درایو حلقوی

,

موتور کرم درایو

Worm Gear Dual Axis Slew Drive با تماس خوب دندان و موتور 24V برای ردیاب خورشیدی

شرح

متداول ترین کاربرد درایو آستین دار برای درایوهای آستین دار دو محور ، ردیاب های خورشیدی با محور دوتایی ، از قبیل heliostats و فتوولتائیک متمرکز (CPV) ، و ظروف ماهواره ای یا راداری است. سایر کاربردها شامل آسانسور خودرو ، موقعیت یاب بازوی رباتیک و تجهیزات مرحله است.

درایو دو محوره خورشیدی ردیاب خورشیدی راه حل مناسبی در برنامه های ردیابی خورشیدی در محور دوگانه است.

درایو آستین دار دو محوره دارای سه نوع راه حل با درایوهای آستین دار است:

به طور کلی ، برای ساختار آسان براکت ، درایو sde slew راه حل مناسبی خواهد بود ، اما دو مورد دیگر نیز بسیار محبوب هستند.

  • دو SE درایو را کشت
  • یک SE راننده و یک درایو VE کشته شد

درایوهای آستین با PV استفاده می شود

نام محصول درایو آستین SDE7
گشتاور خروجی 980 نیوتن متر؛ 723 فوت.lbs
حداکثر گشتاور خروجی 1938 نانومتر؛ 1429 فوت.lbs
گشتاور لحظه ای 7000 نیوتن متر؛ 5163 فوت.lbs
نگه داشتن گشتاور 13200 نیوتن متر؛ 9736 فوت.lbs
رتبه محوری استاتیک 133.20 کیلو نیوتن؛ 29943 پوند
رتبه بندی شعاعی استاتیک 53 کیلو نیوتن؛ 11977 پوند
رتبه بندی محوری پویا 31.90 کیلو نیوتن؛ 7171 پوند
رتبه بندی پویا شعاعی 27.91 کیلو نیوتن؛ 6274 پوند
گزینه های موتور موتور 12V / 24V؛ استپر موتور؛ موتور بدون جارو
سبک محصولات محور دوتایی؛ محور واحد؛ CPV / HCPV؛ ظرف خورشیدی؛ پارابولیک؛ برج خورشیدی
ویژگی برنامه سیستم ردیابی خورشیدی ، ماشین آلات صنعتی
متر مربع منظومه شمسی 30

جدول عملکرد سری SDE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN)
3 " 31: 1 600 1500 5800 10 15
5 " 37: 1 800 6000 9200 16 27
7 " 57: 1 2000 7500 13200 34 58
9 " 61: 1 4300 16000 27200 60 130
12 " 78: 1 5800 25000 40560 77 190
14 " 85: 1 6750 48000 44200 110 230
17 " 102: 1 9460 67000 53040 142 390
21 " 125: 1 16000 89000 65000 337 640
25 " 150: 1 21450 112000 89000 476 950

امکانات

1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی

2 پوشاندن کرم درایو در داخل

3 تماس چند دندان برای اطمینان از بار زیاد

4 عملکرد قفل کردن خود
