محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 398~456/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
---|---|---|---|
نسبت دنده: | 57: 1 | بهره وری: | 40٪ |
رنگ استاندارد: | RAL 9006 | قفل خود: | بله |
گارانتی: | 5 ~ 10 سال | کاربرد: | انرژی خورشیدی |
برجسته: | حلقه درایو حلقوی,موتور کرم درایو |

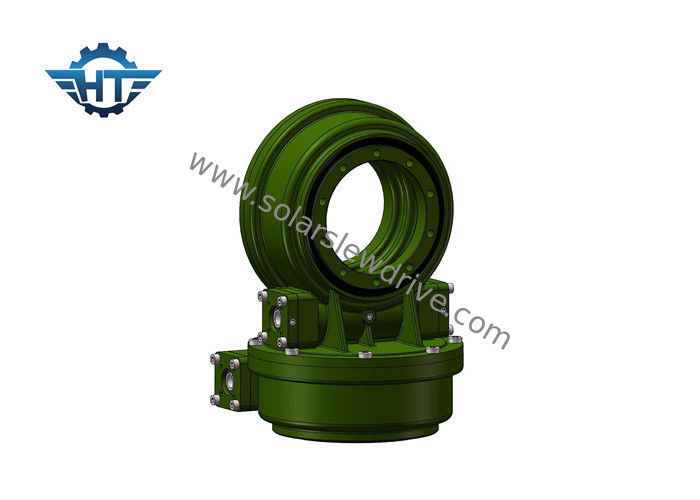

7 اینچ محور آستین کوچک دو محور با موتور دنده 24Vdc یا نیما برای آنتن ماهواره ای
شرح
درایو دنده کرم از ویژگی های محافظت بهتر ، گشتاور انتقال عالی ، مقاومت در برابر ضربه بهتر و عمر طولانی برخوردار است. متداول ترین کاربرد درایو آستین دار برای درایوهای آستین دو محور ، ردیاب های خورشیدی با دو محور مانند CSP (heliostats که به آن برج نیز گفته می شود) ، فتوولتائیک غلیظ (CPV) ، آنتن ماهواره ای یا ظروف راداری است. سایر کاربردها شامل آسانسور خودرو ، موقعیت یاب بازوی رباتیک و تجهیزات مرحله است.
درایو دو محوره خورشیدی ردیاب خورشیدی راه حل مناسبی در برنامه های ردیابی خورشیدی در محور دوگانه است.
درایوهای Slew که در آنتن ماهواره ای کاربرد دارند
نام محصول | درایو آستین SDE7 |
گشتاور خروجی | 980 نیوتن متر؛ 723 فوت.lbs |
حداکثر گشتاور خروجی | 1938 نانومتر؛ 1429 فوت.lbs |
گشتاور لحظه ای | 7000 نیوتن متر؛ 5163 فوت.lbs |
نگه داشتن گشتاور | 13200 نیوتن متر؛ 9736 فوت.lbs |
رتبه محوری استاتیک | 133.20 کیلو نیوتن؛ 29943 پوند |
رتبه بندی شعاعی استاتیک | 53 کیلو نیوتن؛ 11977 پوند |
رتبه بندی محوری پویا | 31.90 کیلو نیوتن؛ 7171 پوند |
رتبه بندی پویا شعاعی | 27.91 کیلو نیوتن؛ 6274 پوند |
گزینه های موتور | موتور 12V / 24V؛ استپر موتور؛ موتور بدون جارو |
سبک محصولات | محور دوتایی؛ محور واحد؛ CPV / HCPV؛ ظرف خورشیدی؛ پارابولیک؛ برج خورشیدی |
ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
متر مربع منظومه شمسی | 30 |
جدول عملکرد
مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
نانومتر | نانومتر | KN | KN | نانومتر | درجه | آره | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | آره | 21 کیلوگرم |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | آره | 32 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | آره | 54 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | آره | 88 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | آره | 157 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | آره | 214 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | آره | 315 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | آره | 481 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | آره | 682 کیلوگرم |
متقاضیان
سیستم ردیابی خورشیدی محور دوگانه
ابزار دقیق
CPV
ظرف
آنتن ماهواره ای
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
