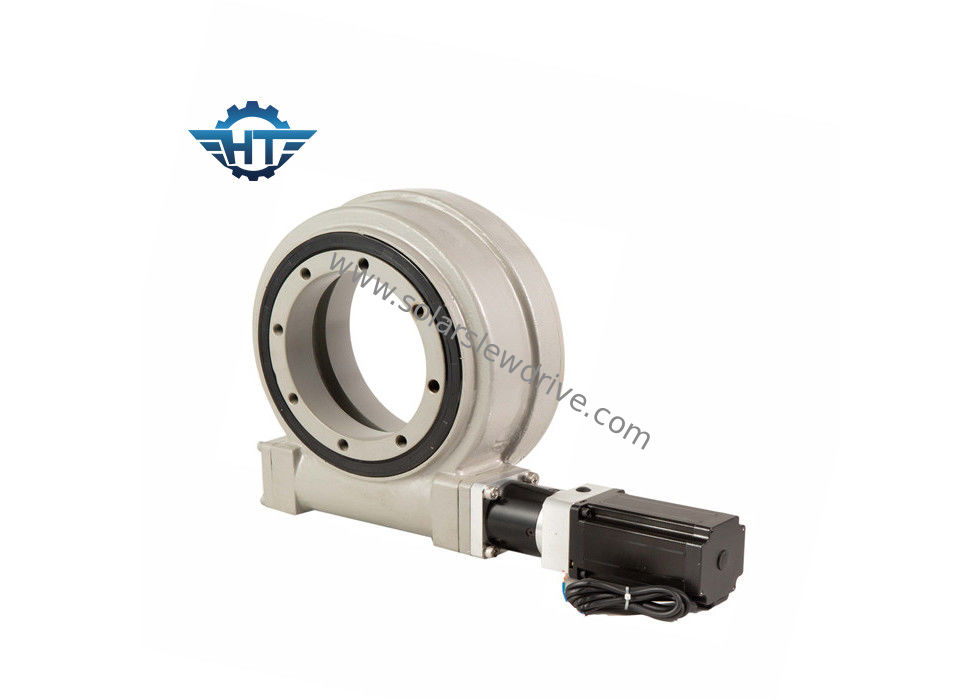

درایو خورشیدی Worm Gear، درایو رهگیر خورشیدی با پیچ و تاب های قوی

درایو خورشیدی Worm Gear، درایو رهگیر خورشیدی با پیچ و تاب های قوی

  • درایو خورشیدی Worm Gear، درایو رهگیر خورشیدی با پیچ و تاب های قوی
  • درایو خورشیدی Worm Gear، درایو رهگیر خورشیدی با پیچ و تاب های قوی
درایو خورشیدی Worm Gear، درایو رهگیر خورشیدی با پیچ و تاب های قوی
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE14 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 330~360/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مدل: SE14 نگه داشتن گشتاور: 54200 نیوتن متر
گشتاور کج: 68000 نیوتن متر گشتاور خروجی: 6550 نیوتن متر
بار محوری: 680 کیلو نیوتن بار رادیکال: 230 کیلو نیوتن
گواهی: ISO9001 ، CE نقاشی شده: در دسترس
برجسته:

موتور هیدرولیک کشتار

,

درایو ردیاب خورشیدی

سری Seven Worm Gear Slew با پیچ های قدرت بالا برای سیستم ردیابی خورشیدی

توضیحات محصول

بلبرینگ ، بلبرینگ حلقوی آستین دار با پیشرفت فن آوری ، درایوهای آستین بیشتری از فناوری کرم ساعت شنی استفاده می کنند ، در این کرم شکل گرفته شده است تا دندان های بیشتری را درگیر کند.

این افزایش درگیری دندان باعث استحکام ، کارآیی و دوام بیشتری می شود. درایو آستین دار از فناوری استاندارد کرم استفاده می کند که در آن کرم در افقی نسبت سرعت شافت به رابطه بین تعداد نخ روی کرم و تعداد دندان بستگی دارد. در چرخ دنده یا چرخ دنده کرم.

اجرای سری SE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
1 " 32: 1 400 1000 1800 22 12 40٪ .10.1 آره 6
3 " 31: 1 600 1500 3000 30 16 40٪ .10.1 آره 8
5 " 37: 1 800 6000 9200 68 27 40٪ .10.1 آره 12
7 " 57: 1 2000 13500 13200 132 58 40٪ .10.1 آره 21
9 " 61: 1 4400 45000 30800 340 130 40٪ .10.1 آره 49
12 " 78: 1 5800 54400 40560 480 190 40٪ .10.1 آره 61
14 " 85: 1 6550 68000 54200 680 230 40٪ .10.1 آره 63
17 " 102: 1 9400 135600 65040 980 390 40٪ .10.1 آره 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ .10.1 آره 149
25 " 150: 1 21000 271160 89000 2400 950 40٪ .10.1 آره 204

نصب Slew Drive

1. ساختار نصب را تمیز کنید ، مانند جوشکاری ، گالوانیزه ، باقیمانده ، خاک و غیره.

درایو کشیده شده را با پیچ و مهره بلند کنید.

3. درایو اسلحه باید در حالت تخلیه نشده نصب شود.

4- برای جلوگیری از انحراف بین نیروهای محکم پیچ ، روش زیر را دنبال کنید.

5. مایع قفل نخ را به نخ ها اعمال کنید.

6. مایع قفل نخ را روی شکاف نخ قرار دهید و قطعات کاملاً متناسب را درخواست کنید.

7. پیچ ها را بصورت متقابل بارگیری کنید. در شکل زیر نمودار چگونگی گشتاور را به ترتیب متقابل مشاهده کنید. با حلقه داخلی یا بیرونی شروع کنید. گشتاور متقابل همه پیچ ها را تا 30٪ گشتاور محکم انجام دهید. سپس گشتاور متقاطع را تا 80٪ گشتاور محکم را تکرار کنید. سرانجام گشتاور بصورت چهار ضلعی تا 100٪ گشتاور محکم کننده است.

1. ابتدا حلقه داخلی یا خارجی کاملاً گشتاور را بزنید ، سپس حلقه دیگر را انجام دهید.

2. از آنجا که پیچ محکم شده است ، لطفاً موقعیت سر پیچ را به طور دائمی در مورد ساختار ثابت مشخص کنید. این بعداً هنگام بازرسی استفاده خواهد شد تا مطمئن شوید كه سر پیچ از بین نرفته است.

کاربرد

برنامه های کاربردی زیادی وجود دارد که می توان از یک درایو دوار استفاده کرد ، اصلی است زیرا برای برنامه هایی که برای حفظ قدرت و گشتاور چرخشی نیاز به بار دارند مناسب است.
برنامه های کاربردی درایو چرخش معمولی شامل موارد زیر است:
ردیاب 1.Solar
توربین های 2.Wind
3. آسانسور مردانه
ماشین آلات هیدرولیک
5.تلهاندلر
6.Ercavator derrick
7. بلند کردن
8- جرثقیل
9. تجهیزات حفاری
10. تجهیزات نظامی
