محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE17 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 102: 1 | گشتاور خروجی عادی: | 9400 نیوتن متر |
---|---|---|---|
محل منبع: | چانژو ، چین | نگه داشتن گشتاور: | 65040 نیوتن متر |
گشتاور کج: | 135600 نیوتن متر | قفل خود: | آره |
طریقه استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |

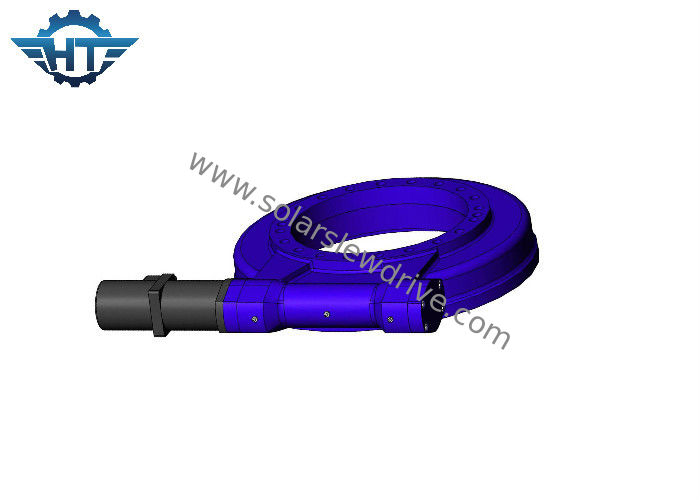

گیربکس 17 اینچی IP66 کوچک متحرک درایو برای سیستم ردیابی خورشیدی افقی
شرح
ردیاب های خورشیدی میزان کامل پرتوهای خورشید را ضبط می کنند زیرا درایو های متحرک باعث می شوند سیستم کاملاً از خورشید پیروی کند.با توجه به مناطق مختلف ، افزایش انرژی جذب شده توسط ردیابی دو محور خورشیدی تا 100٪ بیش از پانل های ثابت نصب شده تخت افزایش می یابد ، زیرا چرخش دو محوره به ردیاب اجازه می دهد ماژول های خورشیدی را به صورت روبرو قرار دهد از طلوع تا غروب عمود (مستقیم در) به خورشید.
در ردیاب های خورشیدی دو محوره ، می توانیم از هر دو درایو اسلیو SE و سیستم ردیابی خورشیدی دو محور استفاده کنیم.
پارامترهای سری SE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
موتورهای مختلف (220 ولت ، 380 ولت ، 12 ولت ، 24 ولت ، 48 ولت ، موتور سروو و موتور پله ای) را می توان با توجه به نیاز مشتری طراحی کرد.
موتور DC
1. ساختار پشتیبانی دوگانه را برای شافت خروجی تصویب کنید تا حداکثر گشتاور گیربکس بسیار زیاد شود.
2. چرخ خورشید و چرخ سیاره توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهند و عمر را افزایش می دهند.
3. ما در مرحله ورودی از چرخ دنده مارپیچ استفاده می کنیم که باعث می شود سر و صدا کم و در سرعت بالا هموار شود. حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر باشد. گیربکس و موتور توسط یک درز محوری با پیچ محوری قرار می گیرد که دقت مطابقت را افزایش می دهد و سر و صدا را کاهش می دهد.
4. ما از نگهدارنده نورد در داخل چرخ سیاره استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم ، بنابراین عمر جعبه دنده بسیار بیشتر است.
5. ساختار پشتیبانی دوگانه ؛سنگ زنی داخلی در سوراخ داخلی چرخ دنده های سیاره ای باعث می شود تا گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد ؛ به جای لغزش با چرخش کار می کندخراش دقیق سطح دنده HRC60 ؛ استفاده از تمام این فناوری ها عملکرد فوق العاده بی صدا و پایدار و طول عمر بالای 10000 ساعت را تضمین می کند.
