ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~380/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | VE9 |
|---|---|---|---|
| نسبت دنده: | 61: 1 | دارای گشتاور خروجی: | 6100 نیوتن متر |
| نگه داشتن گشتاور: | 36000 نیوتن متر | گشتاور کج: | 16300 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | حلقه آستین چرخ دنده کرم,موتور دنده کرم |
||

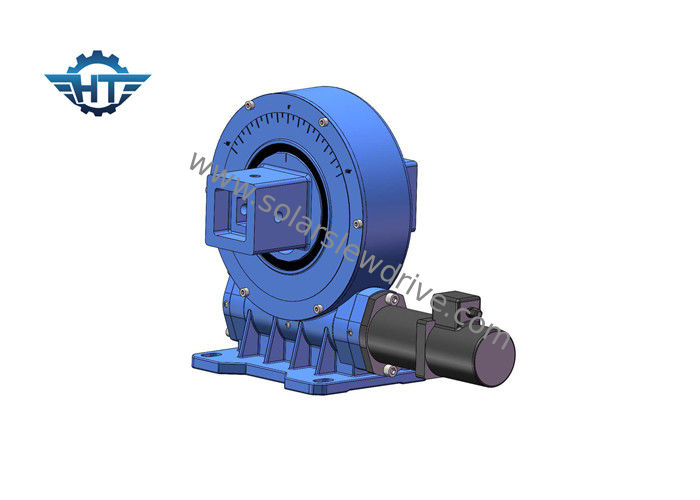

VE9 حلقه آفتابی تک محوری VE9 با لوله مربع برای سیستم ردیابی تخت
شرح
درایوهای تک محوره در اطراف یک محور می چرخند. این محصولات استاندارد در درایوهای آستین دار ، ساده ترین نصب و متداول ترین آنها می باشد. VE نصب عمودی و یک درایو کاملاً محصور در یک واحد پرقدرت را ارائه می دهد.
مزایای
1. گشتاور پشتیبان بالا
2. قفل کردن خودکار برای افزایش ایمنی سیستم ردیابی خورشیدی
2. توقف سخت در داخل
3. پوشاندن کرم درایو در داخل
4- تماس چند دندان برای اطمینان از بار زیاد و به حداقل رساندن عود برگشتی
داده های فنی درایوهای VE Slewing
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 251 |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
متقاضیان
یاتاقانهای درایو آستین دار معمولاً در کاربردهایی مانند: توربین های بادی ، بارهای سنگین ، ردیاب های خورشیدی ، جرثقیل های بندری ، تجهیزات هیدرولیکی ، مکانیسم های فرمان جرثقیل ، سیستم های اتوماسیون ، منبلترس بارهای سنگین ، جداول کنترل فشار زمین و زمین قرار می گیرند.
