| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~380/ pc |
| Delivery Time: | 45 15 15 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |

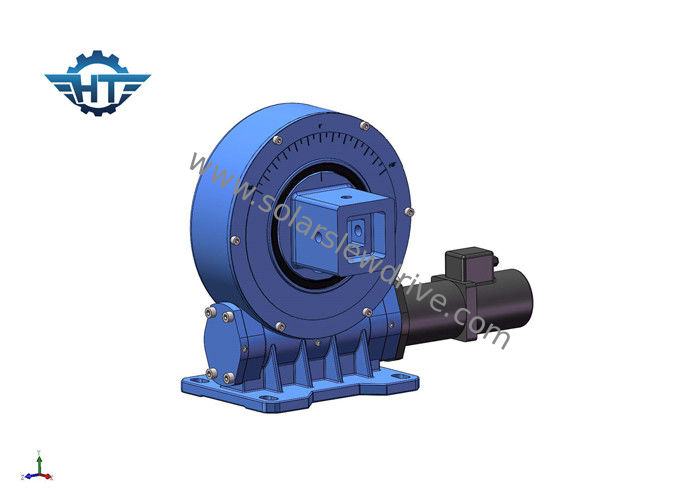

VE9 تک چرخ دستی چرخ دنده با گشتاور بالا برای سیستم ردیابی خورشیدی پیوند
شرح
درایوهای آستین دار یا یاتاقان حلقه ای آستین دار ماژول های دوار هستند که واحدهای چرخشی جمع و جور هستند که در یک محفظه چدن که حاوی حلقه چرخشی با چرخ دنده است ، جمع شده اند. چرخ دنده حلقه چرخش را با دقت بالایی چرخانده و امکان چرخش صاف و حداکثر تلاش را فراهم می آورد.
امکانات
1. قفل معکوس خود قفل به دلیل ویژگی های قفل شدن چرخ دنده کرم. این ویژگی پایداری عامل عامل و ایمنی میزبان را به شدت افزایش می دهد.
2. در مقایسه با محصولات سنتی نوسان ، گیربکس درایو آستین آسان برای نصب ، نگهداری آسان و صرفه جویی در فضای نصب قابل توجه است.
پارامترهای VE Slewing Drives
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 251 |
مزایای
1. لحظه واژگون شدن قوی بر اساس حلقه آستین دار
2. پوشاندن کرم درایو در داخل
3. بار زیادی برای استفاده از تماس چند دندان
4. عملکرد خودکار قفل کننده استاتیک
5. توقف سخت در داخل
برنامه های کاربردی
کاربردهای معمولی درایو آستین برداری یا حلقه آویز شامل انرژی خورشیدی ، توربین های بادی ، جرثقیل های کامیون ، بالابر های مرد ، تجهیزات ابزار ، اتصالات تجهیزات هیدرولیک ، تجهیزات ابزار روغن ، دستگیره تایرها ، درایر حفاری و بالابرهای اتومبیل می باشد.
