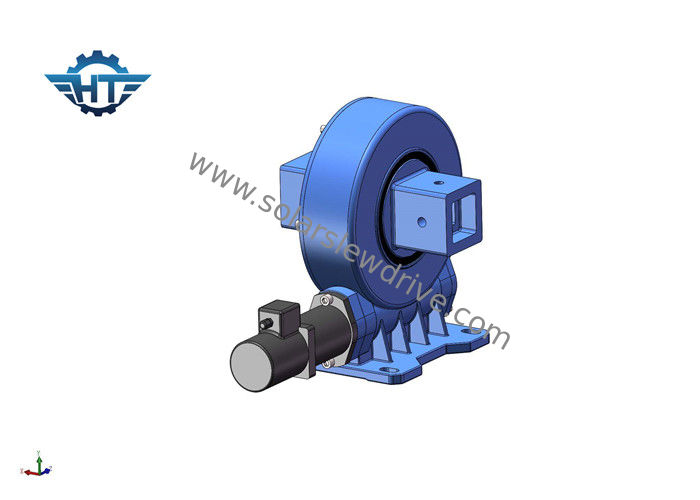

VE9 110 * 110 میلی متر لوله دنده ای کروم گیربکس با مسکن محصور

VE9 110 * 110 میلی متر لوله دنده ای کروم گیربکس با مسکن محصور

  • VE9 110 * 110 میلی متر لوله دنده ای کروم گیربکس با مسکن محصور
  • VE9 110 * 110 میلی متر لوله دنده ای کروم گیربکس با مسکن محصور
VE9 110 * 110 میلی متر لوله دنده ای کروم گیربکس با مسکن محصور
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: VE9
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~380/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
تایپ کنید: محصور کاربرد: ماشین آلات ساختمانی
راننده: موتور هیدرولیک آی کلاس: IP66
رنگ: درخواست کارآیی: 40٪
مدل: VE9 نسبت: 61: 1
برجسته:

حلقه آستین چرخ دنده کرم

,

موتور دنده کرم

VE9 110 * 110mm لوله محرکه گیربکس لوله دار با مسکن بسته شده برای سیستم ردیابی خورشیدی

توضیحات محصول

درایو آستین کوتاه ممکن است کوچک باشد ، اما به انجام برخی از بزرگترین کارها در برنامه های مختلف کمک می کند. از چرخش بازوی چرخان بر روی سیستم ردگیر خورشیدی گرفته تا جرثقیل ها ، توربین بادی ، درایوهای آستین دار بخشی جدایی ناپذیر در بسیاری از فرآیندهای ماشین کاری هستند.

به خصوص ، طراحی عمودی بزرگترین نقطه روشن درایوهای آستین دار Hangtuo است ، طراحی عمودی عمدتاً برای سیستم ردیاب خورشیدی مورد استفاده قرار می گیرد ، ساختار ویژه ساده ساختار پیچیده براکت سیستم ردیابی خورشیدی تک محور را کاهش می دهد و هزینه کل سیستم را کاهش می دهد ، طراحی عمودی نقش رقابتی تری در بازار ردیاب خورشیدی بازی می کند.

مدل: VE9 محل مبدا چانگژو ، چین
نام تجاری هانگتو تایپ کنید محصور
مواد 42CrMo ، 50Mn گشتاور خروجی 2250 نیوتن متر
گشتاور لحظه ای 16 کیلومتر نانومتر نگه داشتن گشتاور 30. K Nm
رتبه محوری استاتیک 60 KN رتبه بندی شعاعی استاتیک 130 KN
رتبه بندی محوری پویا 30 KN رتبه بندی پویا شعاعی 65 KN
نسبت دنده 61: 1 بهره وری 40٪

برنامه های کاربردی


متداول ترین کاربرد درایو آستین دار برای ردیاب های خورشیدی محور دو محور مانند heliostats و فتوولتائیک متمرکز (CPV) ، و ظروف ماهواره ای یا راداری. سایر کاربردها شامل آسانسور خودرو ، موقعیت یاب بازوی رباتیک و تجهیزات مرحله است.
مشخصات موقعیت یابی دو محور SDE

پارامترهای سری VE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
3 " 31: 1 600 1500 1800 22 15 40٪ .10.1 آره 12
5 " 37: 1 800 5000 9200 16 27 40٪ .10.1 آره 18
7 " 57: 1 1750 7000 13200 34 58 40٪ .10.1 آره 32
8 " 51: 1 2250 11200 20400 50 80 40٪ .10.1 آره 28
9 " 61: 1 2250 16000 30800 60 130 40٪ .10.1 آره 52
12 " 78: 1 4300 25000 40560 77 190 40٪ .10.1 آره 65
14 " 85: 1 5600 48000 44200 110 230 40٪ .10.1 آره 88
17 " 102: 1 6750 67000 53040 142 390 40٪ .10.1 آره 135
21 " 125: 1 16000 89000 65000 337 640 40٪ .10.1 آره 192
25 " 150: 1 21450 112000 89000 476 950 40٪ .10.1 آره 251
