| Brand Name: | HangTuo |
| Model Number: | SE12 |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~1600/ pc |
| Delivery Time: | 45 15 15 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |

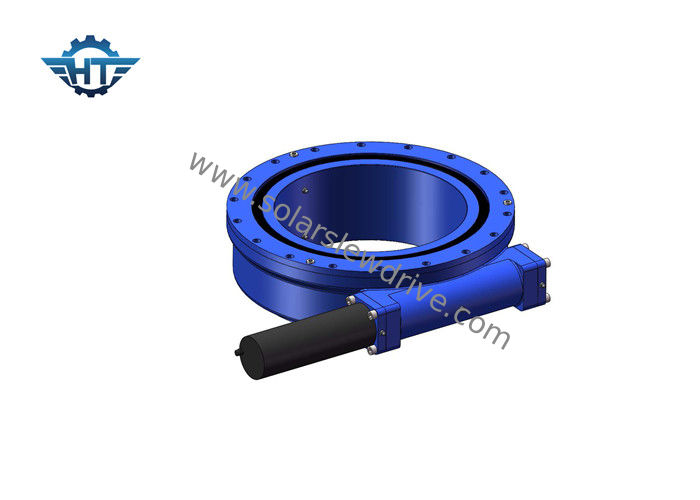

گیربکس IP66 Slew Drive با سرعت بسیار کمی برای جرثقیل ها و ماشین آلات برجسته
شرح
1. دمای کار
یاتاقان حلقه آستین اغلب در داخل خانه استفاده می شود ، و در خارج از منزل که قرار گرفتن در معرض رطوبت و آلودگی قابل توجه است امکان پذیر است. دامنه دمای عادی -40 ° F تا + 140 ° F (-40 ° C تا + 60 ° C) استاندارد است. یاتاقان حلقه ای مخصوص حلقوی طراحی شده ما می تواند در محدوده ضربدارد از -30 ℃ تا + 120 باشد. از نظر هوای گرم و خشک ، مناسب تر است. حلقه های آستین طراحی شده برای کار در محیط های سخت تر.
2. روغن کاری
گریس رایج ترین روان کننده ای است که در بلبرینگ حلقه ای و کاربردهای دنده استفاده می شود. روغن کاری منظم از طریق اتصالات چربی یا سوراخ های گریس برای عملکرد مناسب روی حلقه های آستین دار استاندارد لازم است.
3. پیچ و مهره
همیشه پیشنهاد می شود پیچ ها با مشاوره و مساعدت مهندسین ما انتخاب شوند.
4 دقت
یاتاقان حلقه محکم Stadard ما به طور معمول تحمل کمی ارائه نمی شود. برخی از برنامه های حلقه آستین دار نیاز به درجه بالاتری از دقت دارند. برای پشتیبانی مهندسی و طراحی در برنامه های ویژه لطفا با ما تماس بگیرید.
پارامترهای سری SE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
کاربرد
یاتاقان حلقه آستین دار را می توان برای طیف گسترده ای از برنامه ها استفاده کرد. مناطق استقرار از بیل مکانیکی و جرثقیل ، استخراج از معادن Opencast و توربین های بادی گرفته تا آنتن. سایر زمینه های کاربردی شامل سیستم مهندسی و سیستم ردیابی خورشیدی است.
