| Brand Name: | HangTuo |
| Model Number: | SE14 |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~1100 / pc |
| Delivery Time: | 45 15 15 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |

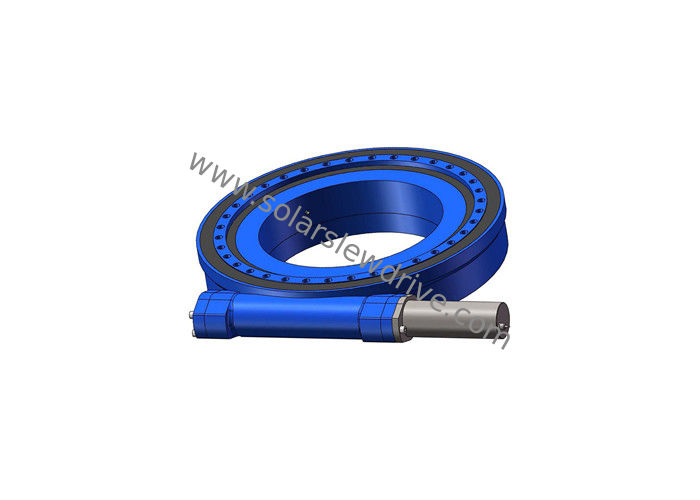

IP66 Worm Slew Drive با آب بندی IP66 برای سیستم ردیابی و خورشیدی
توضیحات
درایوهای اسلووینگ یک گیربکس انتقال قدرت مونتاژ جمع و جور است که می تواند بارهای محوری ، شعاعی و واژگونی بیشتری را همزمان حمل کند.درایوهای کج به طور کلی دارای سوراخ های نصب ، چرخ دنده ها ، کرم های پوششی ، سوراخ های روان کننده و قطعات آب بندی و غیره هستند.
امکانات
1. ظرفیت بارگیری استاتیک بالا
2. بارهای دینامیکی بالا
3. سختی بالا
4. دقت چرخش با بارگیری مجدد.
مزایای
1. چرخش 360 درجه
2. اتصال موتور محرک از سمت چپ یا راست ،
3. هنگام نصب ، لازم نیست که فاصله دنده را تنظیم کنید.این را تولید کننده قبل از کارخانه تنظیم کرده است
4. نصب ساده
5. حداقل نگهداری
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. دقت بالا
کاربرد
از شیرهای شیب دار به طور گسترده ای در جرثقیل ها ، ماشین های حفاری ، ماشین آلات ساختمانی ، ماشین آلات حمل بار بندر ، صفحات بزرگ رادار با دقت بالا و پرتاب موشک و غیره استفاده می شود
پارامترهای عملکرد سری SE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
