ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE6 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~330/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 2000 عدد در هر ماه |
| سرعت: | 0.016 دور در دقیقه | کاربرد: | انرژی خورشیدی |
|---|---|---|---|
| راننده: | موتور الکتریکی | درجه IP: | IP66 |
| حداکثر گشتاور: | 7140 نیوتن متر | نگه داشتن گشتاور: | 40kNm |
| مدل: | VE6 | نسبت: | 51: 1 |
| برجسته: | موتور سیلندر هیدرولیک,درایو ردیاب خورشیدی |
||

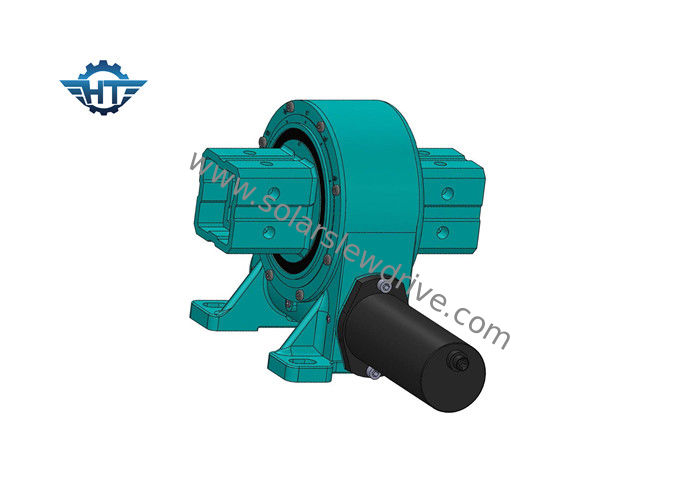

گیربکس 6 اینچ تک درایو گیربکس با 4kNm گشتاور قابل نگه داشتن برای ایستگاه ردیابی خورشیدی
توضیحات محصول
طراحی درایو آستین دار VE6 بزرگترین نقطه روشن درایوهای آستین دار Hangtuo است ، طراحی عمودی عمدتاً برای سیستم ردیاب خورشیدی استفاده می شود ، ساختار ویژه ساده ساختار پیچیده براکت سیستم ردیابی خورشیدی تک محور را کاهش می دهد و هزینه کل سیستم را کاهش می دهد ، طراحی عمودی نقش رقابتی تری در بازار ردیاب خورشیدی بازی می کند.
| مدل: | VE6 | محل مبدا | چانگژو ، چین |
| نام تجاری | هانگتو | تایپ کنید | محصور |
| مواد | 42CrMo ، 50Mn | گشتاور خروجی | 5060 نیوتن متر |
| گشتاور لحظه ای | 5 کیلومتر نانومتر | نگه داشتن گشتاور | 40 کیلومتر نانومتر |
| رتبه بندی محوری استاتیک | 25 KN | رتبه بندی شعاعی استاتیک | 30 KN |
| نسبت دنده | 51: 1 | بهره وری | 40٪ |
برنامه های کاربردی
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. متداول ترین کاربرد درایو آستین دار برای ردیاب های خورشیدی محور دو محور مانند heliostats و فتوولتائیک متمرکز (CPV) ، و ظروف ماهواره ای یا راداری. Other applications include automotive lifts, robotic arm positioners, and stage equipment. برنامه های دیگر شامل آسانسور خودرو ، موقعیت یاب بازوی رباتیک و تجهیزات مرحله است.
مشخصات موقعیت یابی دو محور SDE
امکانات
1. طراحی محصور شده عمودی با یک یا دو خروجی.
2. چرخ دنده های کرم قورباغه ، تماس با چند دندان ، گشتاور زیاد را برای تحمل بار بیشتر منتقل می کند.
پارامترهای سری دیگر VE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 251 |
