محل منبع: | چین |
نام تجاری: | HANGTUO |
گواهی: | CE, ISO9001 |
شماره مدل: | VE6 |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | 200~330 USD/PC |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 30 15 15 روز |
قابلیت ارائه: | 12000 رایانه شخصی / YEAR |
نوع: | درایو آستین دار | مواد: | 42CRMN یا 50Mn |
---|---|---|---|
کاربرد: | سیستم انرژی خورشیدی | ضمانتنامه: | 10 سال |
رنگ: | مشتری مورد نیاز | اندازه: | VE6 |
موتور: | 24 ولت | ویژگی: | 30 حیات میدانی |
برجسته: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |

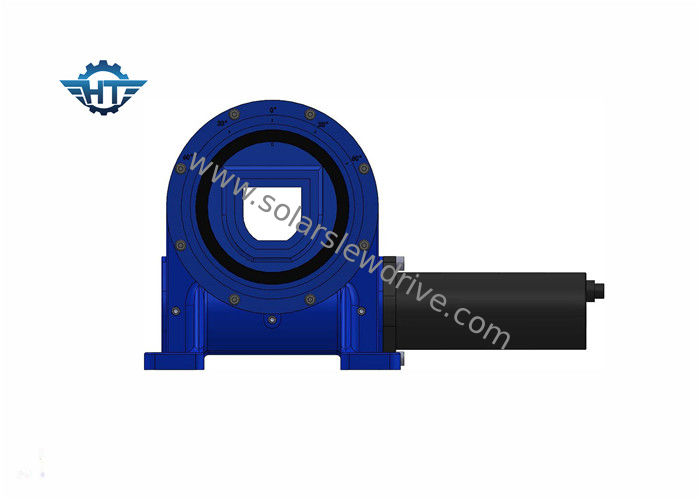

Vدرایو خورشیدی ردیاب خورشیدی ، گشتاور بالا و دقت بالا برای انرژی خورشیدی و ماهواره ای
شرح
A vertical self locking worm gear slewing drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. یک درایو گیربکس اتوماتیک چرخ قفل عمودی ، که معمولاً به عنوان درایو کرم یا یاتاقان آستین دار شناخته می شود ، یک سیستم کامل و آماده برای نصب است که از چرخ دنده یا حلقه آستین دار ، کرم ، پایه و یک محفظه کاملاً محصور تشکیل شده است. It can be customized with hydraulic or electric motors, planetary gearboxes, AC motors, stepper motors etc. این دستگاه را می توان با موتورهای هیدرولیک یا برقی ، گیربکس های سیاره ای ، موتورهای AC ، موتورهای استپ و غیره سفارشی کرد.
امکانات
1. چرخش 360 درجه
2. اتصال موتور محرک از سمت چپ یا راست
3. During installation, it is not necessary to adjust the gearing clearance; 3. در حین نصب ، لازم نیست ترخیص دنده را تنظیم کنید. this is already set by the producer before factory این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است
4- گریس قبل از کارخانه پر شده بود
5- نصب ساده و نگهداری کم
6. استفاده منطقی از فضای
7. The gear is self-locking; 7. چرخ دنده خود قفل است. therefore a brake is not necessary بنابراین یک ترمز ضروری نیست
8- روش آسان و روان شروع و توقف
9. گشتاور شیب بالا ، مناسب برای نصب افقی
پارامترهای عملکرد درایو Slew عمودی
مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | قفل کردن خود | وزن |
نانومتر | نانومتر | KN | KN | نانومتر | درجه | آره | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | آره | 13 کیلوگرم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | آره | 18 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | آره | 28 کیلوگرم |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | .10.1 | آره | 35 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | آره | 51 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | آره | 61 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | آره | 78 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | آره | 105 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | آره | 185 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | آره | 244 کیلوگرم |
